NEMA 11 External Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 2.54mm

NEMA 11 External Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 2.54mm
Artikelnummer:11E18S1004GD5-150RS
Rezension schreiben
Preis:€42.35
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €40.99 3%
10 €39.62 6%
50 €38.25 10%
100 €36.89 13%
In den Warenkorb legen

NEMA 11 External Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 2.54mm Leitungslänge 150mm

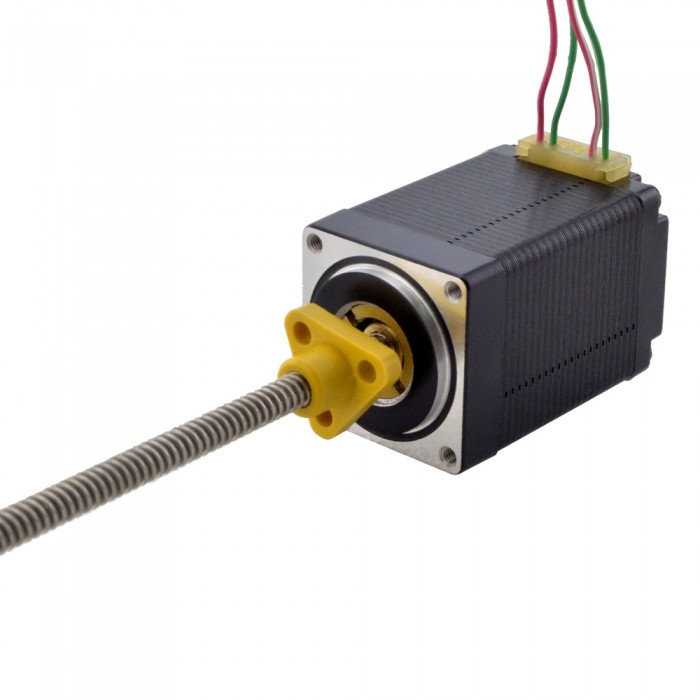

Bei diesem Modell handelt es sich um einen Nema 11 ACME Screw Linear Schrittmotor mit 46mm Körperlänge, 1,8 Grad Schrittwinkel und 1A Nennstrom. Es ist mit einem Durchmesser von Φ4,76 mm (0,1874 Zoll), einer ACME-Schraubenlänge von 150 mm (5,9055 Zoll) und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 2,54 mm (0,1 Zoll) pro Umdrehung.



Elektrische Spezifikation

Hersteller #: 11E18S1004GD5-150RS

Motorentyp: Extern(ACME)

Schrittwinkel: 1.8°

Haltemoment: 0.12Nm(16.99oz.in)

Strom: 1A

Phasenwiderstand: 3.7ohms

Induktivität: 3.7mH±20%(1KHz)



Physikalische Spezifikation

Rahmengröße: 28 x 28mm

Körper Länge: 46mm

Leitspindellänge: 150mm(5.9055")

Leitspindeldurchmesser: Φ4.76mm(0.1874")

Führen/Schritt: 0.0127mm(0.0005")

Führungsweg/Umdrehung: 2.54mm(0.1")

Anzahl Leiter: 4

Anzahl der Thread-Starts: 2

Leitungslänge: 300mm



Verbindung

A+ A- B+ B-
Rot Rot/Weiss Grün Grün/Weiss



Ressourcen

Précédent: NEMA 11 External Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 10.16mm
Suivant: NEMA 11 External Acme Schrittmotor Linearaktuator 1.0A 1.8° 0.12Nm 46mm Stack-Schraubensteigung 5.08mm Leitungslänge 150mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 3.7
Phasenwiderstand(ohm) 3.7
Nennstrom (A) 1.0
Schrittwinkel(deg.) 1.8
Linearmotortyp Extern(Acme)
Physikalische Spezifikation
Körper Länge(mm) 46
Rahmengröße(mm) Nema 11 (28 x 28)
Leitungslänge(mm) 300
Leitspindeldurchmesser(mm) 4.76
Leitspindellänge(mm) 150
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 2.54
Leitspindelhub/Schrittlänge(mm) 0.0127
IP-Bewertung 40
