Hybrid Schrittmotor

Was ist ein Hybrid-Schrittmotor?

Hybrid-Schrittmotoren, auch HB-Schrittmotoren genannt, kombinieren die Eigenschaften von Schrittmotoren mit variabler Reluktanz und Permanentmagnet-Schrittmotoren. Sie erlauben die Steuerung der Winkelbewegung durch Impulssteuerung und tragen so zu einer präzisen Positionierung bei.Ein Hybrid-Schrittmotor kombiniert Eigenschaften eines permanentmagnetischen Motors und eines Reluktanzmotors. Er besteht aus einem Rotor mit Permanentmagneten und einem Stator, der in verschiedenen Phasen ansteuerbare Spulen enthält. Diese Bauweise ermöglicht eine präzise Positionierung und eine höhere Leistungsdichte im Vergleich zu traditionellen Schrittmotoren.

Funktionsprinzip

Der Hybrid-Schrittmotor funktioniert, indem er die Magnetfelder im Rotor und Stator nutzt, um eine Rotationsbewegung zu erzeugen. Die Steuerung der Spulen im Stator führt zu definierten Positionierungen des Rotors, wodurch die Bewegung in kleine, genau kontrollierbare Schritte unterteilt wird. Dies ermöglicht eine präzise Steuerung von Drehzahl und Position ohne den Einsatz von zusätzlichen Feedback-Systemen.

Vorteile und Merkmale

Ein Hybrid-Schrittmotor bietet eine hohe Haltemomentdichte und eine präzise Steuerbarkeit. Die Kombination aus Permanentmagneten und Reluktanzprinzipien führt zu einer gleichmäßigen Verteilung des Magnetfelds, was Vibrationen und Geräusche während des Betriebs reduzieren kann. Diese Motoren bieten eine gute Leistung in einem breiten Drehzahlbereich und sind vielseitig einsetzbar, sowohl bei niedrigen als auch bei höheren Lasten.

Wie man auswählt

Bei der Auswahl eines Hybrid-Schrittmotors sind mehrere Faktoren zu beachten:
Drehmoment und Geschwindigkeit: Überlegen Sie, welches Drehmoment und welche Geschwindigkeit für Ihre Anwendung erforderlich sind. Der Motor muss das notwendige Moment bei den vorgesehenen Drehzahlen liefern können.

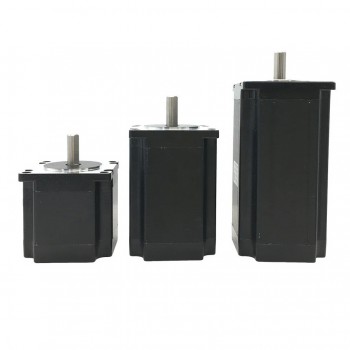

Baugröße und Montagemöglichkeiten: Achten Sie darauf, dass der Motor physisch in Ihre Maschine passt. Unterschiedliche Baugrößen wie NEMA 17, NEMA 23 und NEMA 34 bieten verschiedene Leistungsbereiche.
Stromversorgung: Stellen Sie sicher, dass die Spannungs- und Stromanforderungen des Motors mit Ihrer Stromquelle übereinstimmen.
Ansteuerung: Überprüfen Sie, ob der Motor mit Ihrem Steuerungssystem kompatibel ist. Die meisten Hybrid-Schrittmotoren werden mit einer einfachen Step/Dir-Schnittstelle betrieben.

Anwendungsbereiche

Sie werden in vielen Maschinen eingesetzt, die täglich im privaten oder gewerblichen Bereich verwendet werden. Anwendungen finden sich unter anderem in Fahrkartenautomaten, medizinischen Geräten, Geldautomaten, Druckmaschinen, Lebensmittelverarbeitungsmaschinen, Überwachungsgeräten, Unterhaltungselektronik und weiteren Bereichen.

Zusammenfassung

Der Hybrid-Schrittmotor ist es geeignet für Anwendungen, bei denen eine präzise Steuerung von Bewegung erforderlich ist. Beim Kauf sollten Sie auf Faktoren wie Drehmoment, Baugröße und Kompatibilität mit Ihrer Steuerung achten. Eine regelmäßige Wartung hilft dabei, die Lebensdauer des Motors zu verlängern und seine Leistung zu erhalten.
