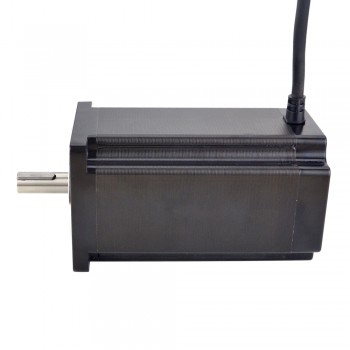

S-Serie Nema 34 Schrittmotor Bipolar 1,8 Grad 12,0 Nm 6,0A 4 Drähte 2 Phasen CNC Schrittmotor
S-Serie Nema 34 Schrittmotor Bipolar 1,8 Grad 12,0 Nm 6,0A 4 Drähte 2 Phasen CNC Schrittmotor
Elektrische Spezifikation
Hersteller #: 34HS59-6004S
Anzahl der Phasen: 2
Schrittwinkel: 1.8 Grad
Haltemoment: 12.0 Nm(1699.68oz.in)
Strom: 6.0 A
Phasenwiderstand: 0.7 ohms± 10%
Induktivität: 7.9 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 86 x 86 mm
Körper Länge: 151.5 mm
Schaftdurchmesser: Φ14 mm
Schaftlänge: 37 mm
Keilnut-Wellenlänge: 25 mm
Anzahl Leiter: 4
Leitungslänge: 500 mm
Gewicht: 5.3 kg
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | GRN | RED | Blau |
Ressourcen
Vollständiges Datenblatt:34HS59-6004S.pdf
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 1200 |
| Haltemoment (oz.in) | 1699.68 |
| Induktivität(mH) | 7.9 |
| Phasenwiderstand(ohm) | 0.7 |
| Nennstrom (A) | 6.0 |
| Schrittwinkel(deg.) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 151.5 |
| Rahmengröße(mm) | Nema 34 (86 x 86) |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 5300 |
| Abtriebswellentyp | Keilnut |
| IP-Bewertung | 40 |
- Motorwelle
- Kabel
- Verbinder
- Encoder
- Bremse
- Getriebe
