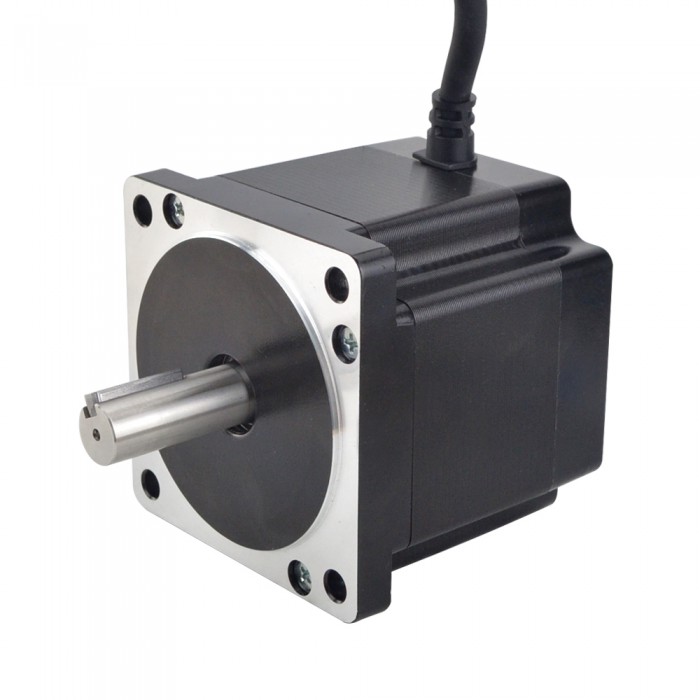

E-Serie Nema 34 Schrittmotor Bipolar 1,8 Grad 4,8 Nm 6,0A 4 Drähte 2 Phasen CNC Schrittmotor
E-Serie Nema 34 Schrittmotor Bipolar 1,8 Grad 4,8 Nm 6,0A 4 Drähte 2 Phasen CNC Schrittmotor
Elektrische Spezifikation
Hersteller #: 34HE31-6004S
Anzahl der Phasen: 2
Schrittwinkel: 1.8 Grad
Haltemoment: 4.8 Nm(679.87oz.in)
Strom: 6.0 A
Phasenwiderstand: 0.42 ohms± 10%
Induktivität: 3.5 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 86 x 86 mm
Körper Länge: 80 mm
Schaftdurchmesser: Φ14 mm
Schaftlänge: 37 mm
Keilnut-Wellenlänge: 25 mm
Anzahl Leiter: 4
Leitungslänge: 500 mm
Gewicht: 2.3 kg
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | GRN | RED | Blau |
Ressourcen
- Vollständiges Datenblatt:34HE31-6004S.pdf
- Drehmomentkurve:34HE31-6004S_Torque_Curve.pdf
- 34HE31-6004S.STEP
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 480 |
| Haltemoment (oz.in) | 679.87 |
| Induktivität(mH) | 3.5 |
| Phasenwiderstand(ohm) | 0.42 |
| Nennstrom (A) | 6.0 |
| Schrittwinkel(deg.) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 80 |
| Rahmengröße(mm) | Nema 34 (86 x 86) |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 2300 |
| Abtriebswellentyp | Keilnut |
