1-Achsen Closed Loop Schrittmotor 2 Nm Nema 24-Schrittmotor mit geschlossenem Regelkreis & Treiber
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Fahrerhandbuch:
1-Achsen Closed Loop Schrittmotor 2 Nm Nema 24-Schrittmotor mit geschlossenem Regelkreis & Treiber
Dieses CNC-Kit beinhaltete:
1 x OK2D872 Zweiphrase Digitaler Schritttreiber für NEMA 23 NEMA 24 NEMA 34 Schrittmotor
1 x Nema 24 Closed Loop Schrittmotor 2Nm/283.28oz.in Encoder 1000CPR
1 x 1,7 m (67") langes Encoder-Verlängerungskabel für Nema 24 Closed Loop Schrittmotor
1 x RV-4 AWG20 1,7 m (67") langes Motorverlängerungskabel mit GX16-Luftfahrtstecker für Nema 23- und Nema 24 Closed Loop Schrittmotor (nur für Modellmotoren mit Luftfahrtstecker);
Spezifikation
Hersteller #: 24HS26-5804D-E1000
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Rahmengröße: 60 x 60 mm
Haltemoment: 2 N.m(283.28 oz.in)
Strom: 5.8 A
Schaftdurchmesser: Φ8 mm
Volle Schaftlänge im D-Schnitt: 25 mm
Phasenwiderstand: 0.52 ohm
Induktivität: 1.2 mH ± 20%(1KHz)
Anzahl Leiter: 4
Leitungslänge: 300 mm
Antriebsspannung: 5V
Ausgangsstrom: 55mA
Auflösung: 1000ppr
Ausgangssignal: 2 Kanäle
Bohrungsdurchmesser: Φ8mm
Ausgangsfrequenz: ≤1MHz
Laufgeschwindigkeit: ≤5000rpm
IP-Schutz: IP20
Verbindung
A+
|
A-
|
B+
|
B-
|
Weiss
|
Grün
|
Blau
|
Schwarz
|

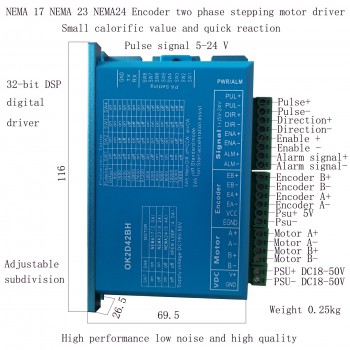

Treiberspezifikation
Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 300 kHz erreichen;
Unterteilt in 16 Einstellungen (400~51200), um den Anforderungen der meisten Kunden gerecht zu werden;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.
Spezifikationen:
Modell: OK2D42BH
Ausgangsspitzenstrom: 0 ~ 5,6 A
Eingangsspannung: +18~70 VDC (typisch 36 VDC)
Logiksignalstrom: 7–16 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Mikroschritt (Schritte/Umdrehung): 400–51.200 ppm
Encoderstrom: 50 mA
Isolationswiderstand: 500 MΩ
Gewicht: 580 g
Betriebsumgebung und andere Spezifikationen:
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: <80 % RH (nicht kondensierend, kein Frost)
Betriebstemperatur: 70℃ MAX
Vibration: 5,9 m/s2 max
Lagertemperatur: -20℃ -+80℃;
CNC Kit Specification | |
---|---|
Anzahl der Achsen | Einzelne Achse |
Offener / Geschlossener | Geschlossener Kreislauf |
Spezifikation | |
Haltemoment (Ncm) | 200 |
Haltemoment (oz.in) | 283.28 |
Induktivität(mH) | 1.2 |
Leitungslänge(mm) | 300 |
Nema Größe | Nema 24 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 0.52 |
Nennstrom (A) | 5.8 |
Schaftdurchmesser(mm) | 8 |
Schaftlänge(mm) | 25 |
Schrittwinkel(°) | 1.8 |
Encoder Spezifikation | |
IP-Schutz | IP20 |
Ausgangsstrom(mA) | 55 |
Ausgangsfrequenz | ≤1 |
Auflösung(CPR) | 1000 |
Laufgeschwindigkeit(rpm) | ≤5000 |
Ausgangssignalkanäle | 2 Kanäle |
