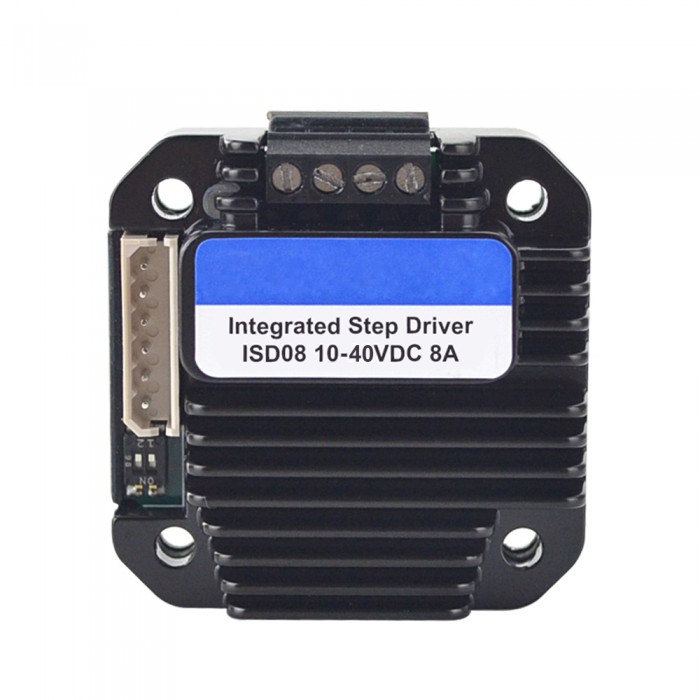

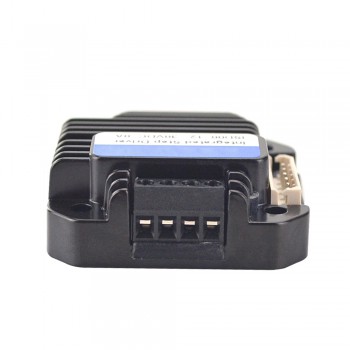

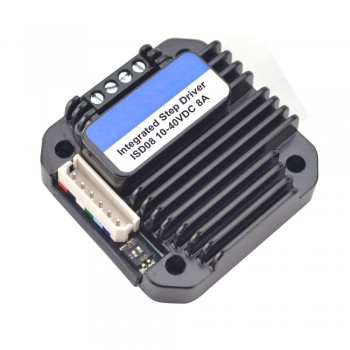

ISD08 Integrierter Schrittmotortreiber für 3-8A 10-40VDC NEMA 23,24,34 Schrittmotor

ISD08 Integrierter Schrittmotortreiber für 3-8A 10-40VDC NEMA 23,24,34 Schrittmotor

Die ISD08 ist eine Parallelport-Steuerungsserie von Miniatur-Hochleistungs-Schrittmotortreibern. Sein größtes Merkmal ist die geringe Größe und die starke Fahrfähigkeit. Seine Dicke beträgt weniger als 14 mm. Sie können direkt an die Schrittmotoren der Serien NEMA 23, 24, 34 mit dem entsprechenden Flansch montiert werden. ISD08 bietet einen einstellbaren Spitzenstrom von 3-8A. Seine Hochgeschwindigkeitsstromkompensationsfunktion kann die Auswirkungen der elektromotorischen Gegenkraft kompensieren, wenn sich der Motor mit hoher Geschwindigkeit dreht.

Potrebbe essere necessaria una flangia per il montaggio di questo driver sul motore: ST-M10

Hauptmerkmale:
Miniaturgröße 42.3 x 42.3 x 16.5 mm
In den Motor integriert, kann auch separat arbeiten
Präzisionsgussgehäuse aus Aluminium, robust und robust, gute Wärmeableitung
Weitbereichseingangsspannung
3 - 8 A einstellbarer Ausgangsstrom
5 wählbare Mikroschrittauflösungen einschließlich 100,200,400,800,1600
H-Brücke bipolarer Konstantstrom, online steuerbar offline / aktiv
Optisch isolierte Eingänge
Automatische Stromreduzierung
Maximale Frequenz des gesamten Schrittes 12 KHz; Maximale Frequenz von 3200 Mikroschritt 200 KHz;

Elektronische Spezifikationen:
Ausgangsspitzenstrom: 3 - 8 A
Eingangsspannung: 10 - 40 VDC
Impulseingangsfrequenz: 5 - 12 KHz(Full-step)
Isolationswiderstand: Mehr als 100 MΩ
Spannungsfestigkeit: 500VAC for 1MIN.

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung
Arbeitsumfeld: Vermeiden Sie Staub, Ölnebel und ätzende Gase
Feuchtigkeit: Weniger als 80% RH
Betriebstemperatur: -40℃ - 85℃
Vibration: 3G Max
Lagertemperatur: -50℃ - 150℃
Größe: 42.3 x 42.3 x 16.5 mm
Gewicht: 52.9 g(1.866oz);

Ressourcen:

Handbuch:SD08.pdf
