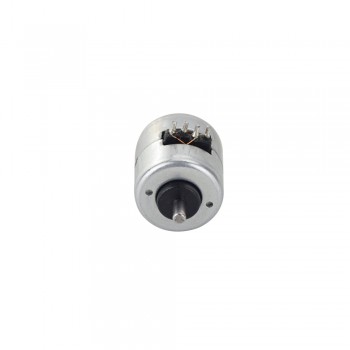

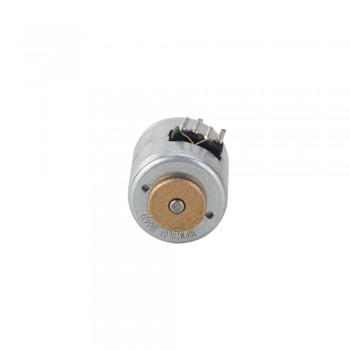

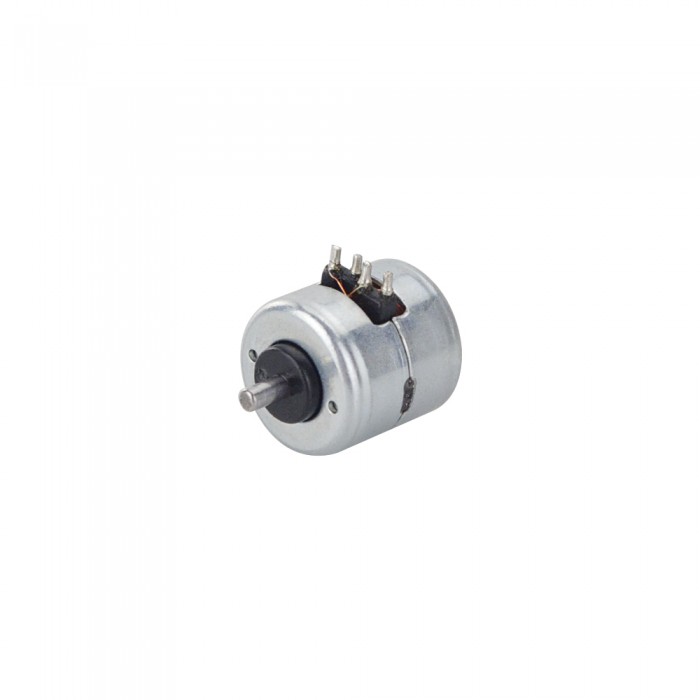

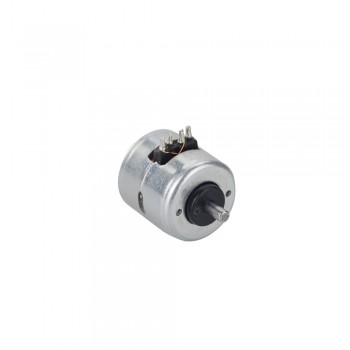

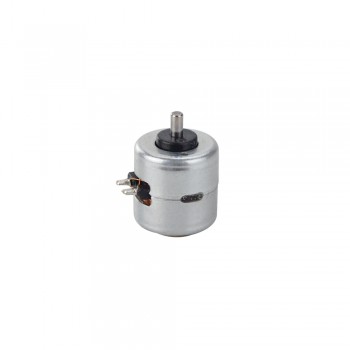

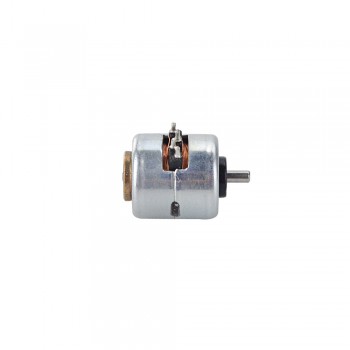

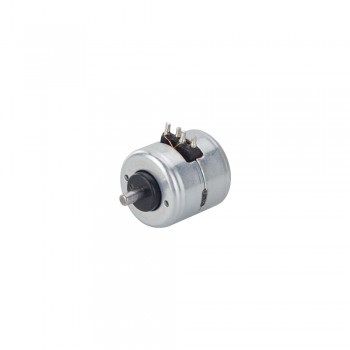

PM-Rotationsschrittmotor 18 Grad 1,597 mN.m 2 Phasen 0,22A 4 Drähte PM Permanentmagnet Schrittmotor
PM-Rotationsschrittmotor 18 Grad 1,597 mN.m 2 Phasen 0,22A 4 Drähte PM Permanentmagnet Schrittmotor
Elektrische Spezifikation
- Hersteller #: 10PM20L01
- Motorentyp: PM-Schrittmotor
- Anzahl der Phasen: 2
- Schrittwinkel: 18 Grad
- Strom: 0.22 A
- Haltemoment: 1.597 mN.m(0.226 oz.in)
- Rastmoment: 0.98 mN.m(0.139 oz.in)
- Phasenwiderstand: 15 ± 7% ohms(20 ℃)
- Induktivität: 3 mH ± 20%(1KHz)
- Rotorträgheit: Weniger als 1.0 g.cm2
- Lebensdauer: 3000h MIN(20 ℃, 100 pps)
Physikalische Spezifikation
- Rahmengröße:> Φ10.25 mm
- Körper Länge: 10.3 mm
- Schaftdurchmesser: Φ1.5 mm
- Schaftlänge: 3.9 mm
- Anzahl Leiter: 4
- Gewicht: 4.3 g
Ressourcen
- Vollständiges Datenblatt: 10PM20L01.pdf
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 1.597 |
| Haltemoment (oz.in) | 0.226 |
| Induktivität(mH) | 3 |
| Phasenwiderstand(ohm) | 15 |
| Nennstrom (A) | 0.22 |
| Schrittwinkel(°) | 18 |
| Anzahl der Phasen | 2 |
| Rastmoment(mN.m) | 0.98 |
| Rastmoment(oz.in) | 0.139 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 10.3 |
| Rahmengröße(mm) | Φ10.25 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | Φ1.5 |
| Schaftlänge(mm) | 3.9 |
