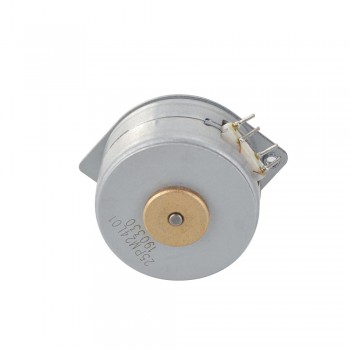

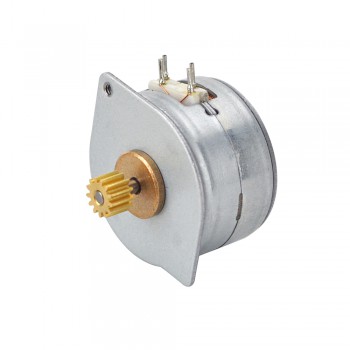

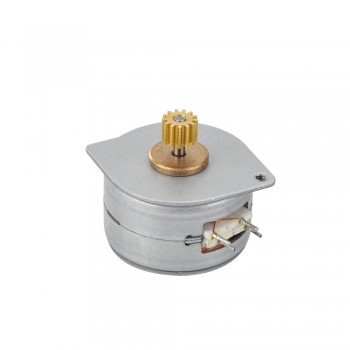

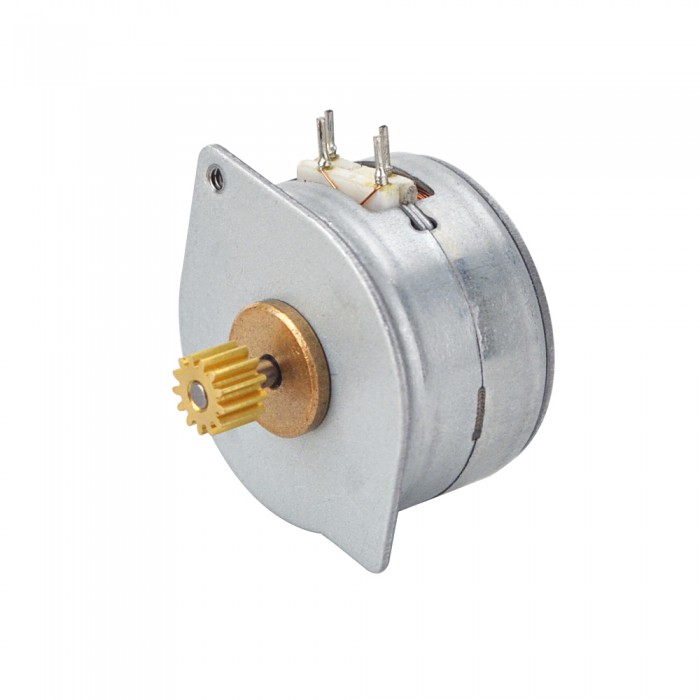

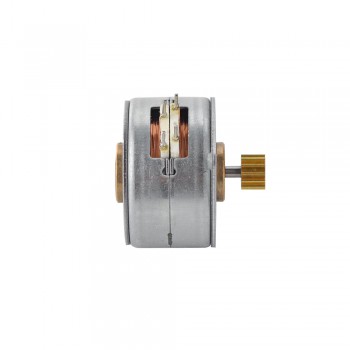

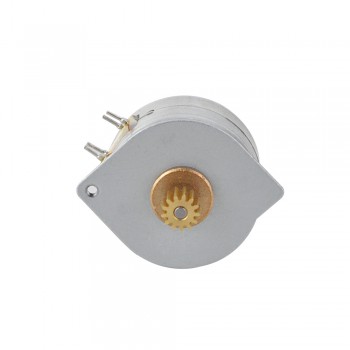

PM Rotationsschrittmotor 15Grad 12.25mN.m 2 Phase 0.275A 4 Drähte Φ25x16mm PM-Schrittmotor

PM Rotationsschrittmotor 15Grad 12.25mN.m 2 Phase 0.275A 4 Drähte Φ25x16mm PM-Schrittmotor
Artikelnummer:25PM24L01
Rezension schreiben
Preis:€5.34
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €5.07 5%
30 €4.96 7%
50 €4.81 10%
100 €4.54 15%
In den Warenkorb legen

PM Rotationsschrittmotor 15Grad 12.25mN.m 2 Phase 0.275A 4 Drähte Φ25x16mm PM-Schrittmotor



Elektrische Spezifikation

  • Hersteller #: 25PM24L01
  • Motorentyp: PM-Schrittmotor
  • Anzahl der Phasen: 2
  • Schrittwinkel: 15 Grad
  • Strom: 0.275 A
  • Haltemoment: 12.25 mN.m(1.735 oz.in)
  • Rastmoment: 3.92 mN.m(0.555oz.in)
  • Phasenwiderstand: 16 ± 7% ohms(20 ℃)
  • Induktivität: 9.46 mH ± 20%(1KHz)
  • Rotorträgheit: Weniger als 1.0 g.cm2
  • Lebensdauer: 3000h MIN(20 ℃, 100 pps)

Physikalische Spezifikation

  • Rahmengröße: Φ25 mm
  • Körper Länge: 16 mm
  • Schaftdurchmesser: Φ2 mm
  • Schaftlänge: 8 mm
  • Anzahl der Zähne: 13
  • Pully-Modul: 0.4 mm
  • Steigungsdurchmesser: Φ5.2 mm
  • Anhang Kreisdurchmesser: Φ6 mm
  • Eingriffswinkel: 20 Grad
  • Anzahl Leiter: 4
  • Gewicht: 33.4 g

Ressourcen

Vollständiges Datenblatt: 25PM24L01.pdf

Précédent: PM-Rotationsschrittmotor 18 Grad 12,25 mN.m 2 Phase 0,69 A 4 Drähte Φ20 x 18,5 mm
Suivant: PM-Rotationsschrittmotor 7,5 Grad 14,7 mN.m 0,5 A 4 Drähte 2 Phase PM-Schrittmotor
Elektrische Spezifikation
Induktivität(mH) 9.46
Phasenwiderstand(ohm) 16
Nennstrom (A) 0.275
Schrittwinkel(°) 15
Anzahl der Phasen 2
Rastmoment(mN.m) 3.92
Rastmoment(oz.in) 0.555
Haltemoment(mN.m) 12.25
Physikalische Spezifikation
Körper Länge(mm) 16
Rahmengröße(mm) Φ25
Anzahl der Leiter 4
Schaftdurchmesser(mm) Φ2
Schaftlänge(mm) 8
