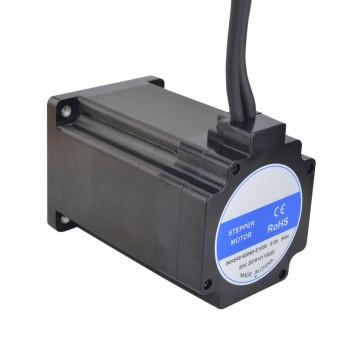

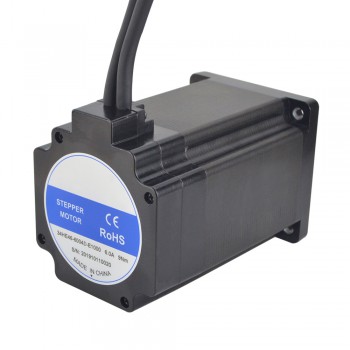

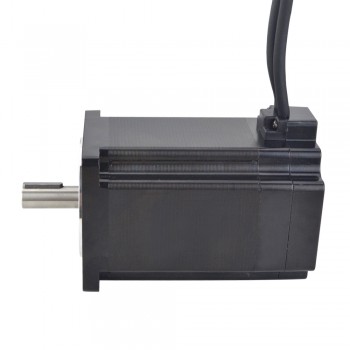

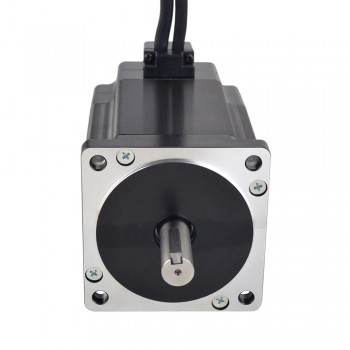

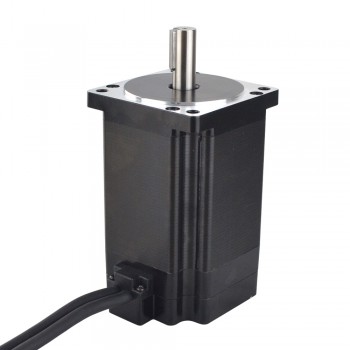

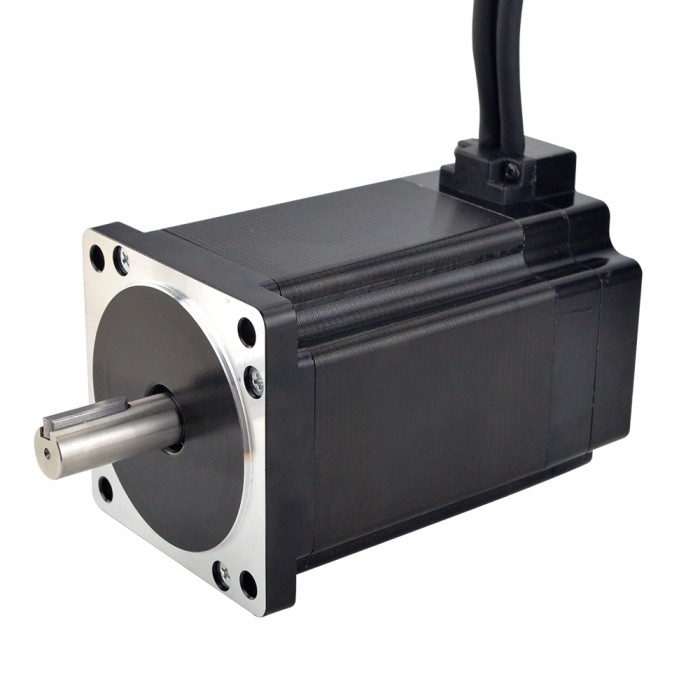

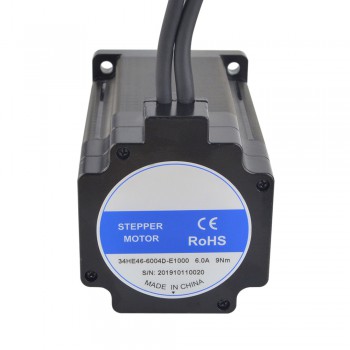

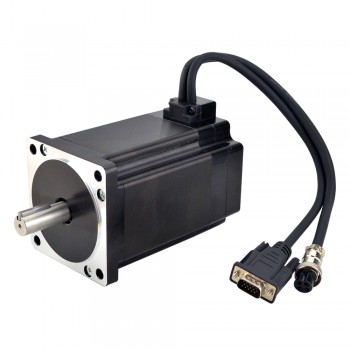

E-Serie Nema 34 Closed Loop Schrittmotor 9 Nm mit Encoder 1000CPR 9,0 Nm 1,8 Grad 2 Phasen

Artikelnummer:34HE46-6004D-E1000
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
34HE46-6004D-E1000.pdf

Drehmomentkurve:
34HE46-6004D-E1000 Torque Curve.pdf

Preis:€54.68

Kunde hat auch gekauft

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

E-Serie Nema 34 Closed Loop Schrittmotor 9 Nm mit Encoder 1000CPR 9,0 Nm 1,8 Grad 2 Phasen Nema34 Geschlossener Regelkreis

Elektrische Spezifikation

Hersteller #: 34HE46-6004D-E1000

Anzahl der Phasen: 2

Schrittwinkel: 1.8 Grad

Haltemoment: 9.0 Nm(1274.76oz.in)

Strom: 6.0 A

Phasenwiderstand: 0.62 ohms± 10%

Induktivität: 6.3 mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 86 x 86 mm

Körper Länge: 117 mm

Schaftdurchmesser: Φ14 mm

Schaftlänge: 37 mm

Keilnut Schaftlänge: 25 mm

Leitungslänge: 300 mm

Gewicht: 4.15 kg

Encoder Spezifikation

Antriebsspannung: 5V

Ausgangsstrom: 55mA

Auflösung: 1000cpr

Ausgangssignal: 2 Kanäle

Bohrungsdurchmesser: Φ8mm

Ausgangsfrequenz: ≤1MHz

Laufgeschwindigkeit: ≤5000rpm

IP-Schutz: IP20

Verbindung

A+	A-	B+	B-
Weiss	Grün	Blau	Schwarz

Précédent: E-Serie Nema 34 Schrittmotor mit Geschlossenem Regelkreis 1,8 Grad 4,8 Nm mit Encoder 1000CPR Nema 34 Closed Loop Schrittmotor
Suivant: E-Serie Nema 34 Closed Loop Schrittmotor 12,0 Nm 1,8 Grad mit Encoder 1000CPR 2 Phasen Nema34 Geschlossener Regelkreis

Elektrische Spezifikation
Haltemoment (Ncm)	900
Induktivität(mH)	6.3
Phasenwiderstand(ohm)	0.62
Nennstrom (A)	6.0
Schrittwinkel(°)	1.8
Spezifikation
Nema Größe	NEMA 34
Anzahl der Phasen	2
Encoder Spezifikation
Auflösung(CPR)	1000
Ausgangssignalkanäle	2 Kanäle
Physikalische Spezifikation
Leitungslänge(mm)	300
Schaftdurchmesser(mm)	14
Schaftlänge(mm)	37
