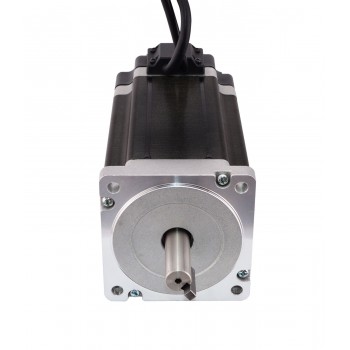

Nema 34 Closed Loop Schrittmotor 1,8 Grad 5V 5A mit Encoder 1000CPR 13,0 Nm Nema34 Geschlossener Regelkreis
Nema 34 Closed Loop Schrittmotor 1,8 Grad 5V 5A mit Encoder 1000CPR 13,0 Nm Nema34 Geschlossener Regelkreis
Spezifikation
- Hersteller #: 34HS59-5004D-E1000
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 13Nm(1841oz.in)
- Strom: 5A
- Stromspannung: 5V
- Phasenwiderstand: 1ohms
- Induktivität: 11mH ± 20%(1KHz)
- Rahmengröße: 86 x 86mm
- Körper Länge: 151.5mm
- Schaftdurchmesser: Φ14mm
- Schaftlänge: 37mm
- Keilnutlänge: 25mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Antriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Channels
- Bohrungsdurchmesser: 8mm
- Ausgangsfrequenz: ≤1MHz
- Laufgeschwindigkeit: 5000rpm
- IP-Schutz: IP20
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
Ressourcen
- Motordatenblatt: 34HS59-5004D-E1000.pdf
| Spezifikation | |
|---|---|
| Schrittwinkel(°) | 1.8 |
| Körper Länge(mm) | 151.5 |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841 |
| Induktivität(mH) | 11 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 34 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1 |
| Nennstrom (A) | 5 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Elektrische Spezifikation | |
| Ausgangsfrequenz(MHz) | ≤1MHz |
| Encoder Spezifikation | |
| Nennspannung(V) | 5V |
| Ausgangsstrom(mA) | 55 |
| Auflösung(CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit(rpm) | ≤5000rpm |
| IP-Schutz | IP20 |
| Physikalische Spezifikation | |
| Gewicht(g) | 5600 |
