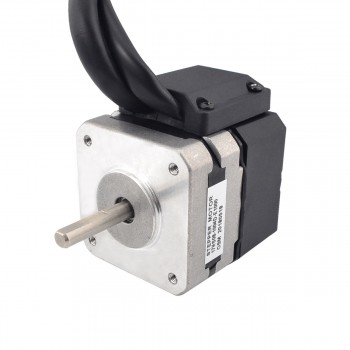

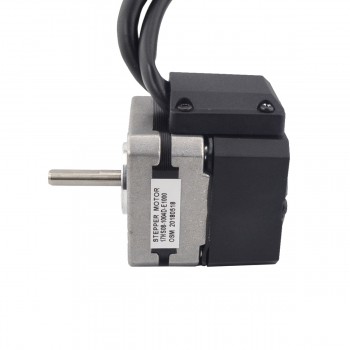

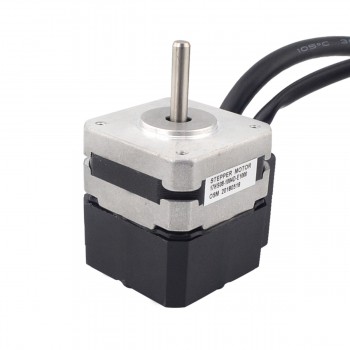

Nema 17 Closed Loop Schrittmotor 13Ncm 1.8 Grad 3.50V mit Encoder 1000CPR Schrittmotoren mit Geschlossenem Regelkreis
Nema 17 Closed Loop Schrittmotor 13Ncm 1.8 Grad 3.50V mit Encoder 1000CPR Schrittmotoren mit Geschlossenem Regelkreis
Spezifikation
- Hersteller #: 17HS08-1004D-E1000
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 0.13Nm(18.41oz.in)
- Strom: 1.00A
- Stromspannung: 3.50V
- Phasenwiderstand: 3.5ohms
- Induktivität: 4.50mH ± 20%(1KHz)
- Rahmengröße:> 42 x 42mm
- Motorlänge: 23.5mm

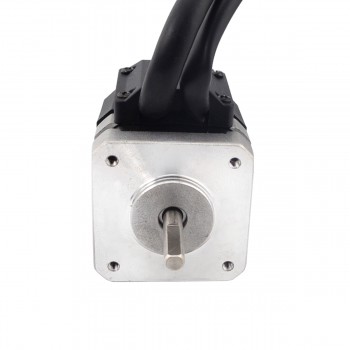

- Schaftdurchmesser: Φ5mm
- Schaftlänge: 24mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm

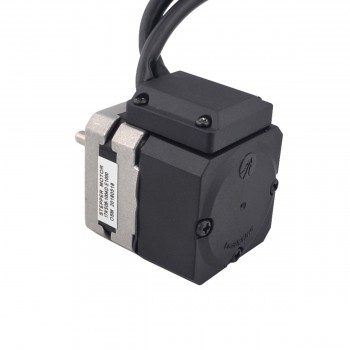

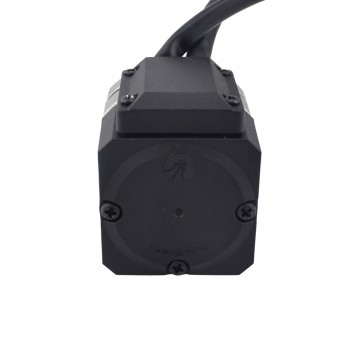

Encoder Spezifikation
- Antriebsspannung: 4.5V to 5.5V
- Ausgangsstrom: 20mA
- Auflösung: 1000cpr
- Ausgangssignal: 2 Channels
- Bohrungsdurchmesser: Φ5mm
- Ausgangsfrequenz: ≤60MHz
- Laufgeschwindigkeit: ≤3600rpm
- IP-Schutz: IP20

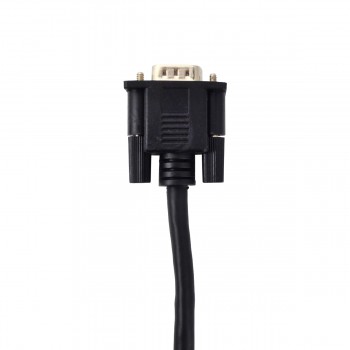

Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Grün
|
Schwarz
|
Rot
|
Blau
|
Ressourcen
Motordatenblatt: 17HS08-1004D-E1000.pdf
| Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 13 |
| Haltemoment (oz.in) | 18.413 |
| Induktivität(mH) | 4.5 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 3.5 |
| Nennstrom (A) | 1.00 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Schrittwinkel(°) | 1.8 |
| Encoder Spezifikation | |
| IP-Schutz | IP20 |
| Ausgangsstrom(mA) | 20 |
| Ausgangsfrequenz | ≤60KHz |
| Nennspannung(V) | 5 |
| Auflösung(CPR) | 1000 |
| Laufgeschwindigkeit(rpm) | ≤3600rpm |
| Ausgangssignalkanäle | 2 Kanäle |
