1-Achsen CNC Closed Loop Schrittmotor Kit 1,8 Grad 3,0 Nm Nema 23 Schrittmotor und Schritttreiber

1-Achsen CNC Closed Loop Schrittmotor Kit 1,8 Grad 3,0 Nm Nema 23 Schrittmotor und Schritttreiber

Dieses CNC-Kit beinhaltete:
1 x OK2D872 Zweiphrase Digitaler Schritttreiber für NEMA 23 NEMA 24 NEMA 34 Schrittmotor
1 x 3,0 Nm [425oz.in] Nema 23 Closed Loop Schrittmotor mit Encoder 1000CPR

Spezifikation

• Hersteller #: 23HS45-4204D-E1000
• Motorentyp: Bipolar
• Schrittwinkel: 1.8 Grad
• Haltemoment: 3Nm(425oz.in)
• Strom: 4.2A
• Stromspannung: 3.78V
• Phasenwiderstand: 0.9ohms
• Induktivität: 3.8mH ± 20%(1KHz)
• Rahmengröße: 57 x 57mm
• Körper Länge: 113mm
• Schaftdurchmesser: Φ10mm
• Schaftlänge: 24mm
• Double D-Schnittlänge: 20mm
• Anzahl Leiter: 4
• Leitungslänge: 500mm
• Gewicht: 1.2kg

Verbindung

Treiberspezifikation

Leistungsparameter:
Einführung eines neuen 32-Bit-Motorsteuerungs-Dual-Core-DSP-Chips;
Einführung fortschrittlicher Vektorstrom-, Geschwindigkeits- und Positionsregelalgorithmen;
Das Verhältnis von statischem Strom und dynamischem Strom kann automatisch eingestellt werden;
Der Motor ist mit 1000-Zeilen-Encoder ausgestattet;
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 300 kHz erreichen;
Unterteilt in 16 Einstellungen (200~51200), um den Anforderungen der meisten Kunden gerecht zu werden;
Es verfügt über mehrere Schutzfunktionen wie Überstrom, Überspannung, Übergeschwindigkeit, Überhitzung und übermäßigen Trackingfehler.


Spezifikationen:

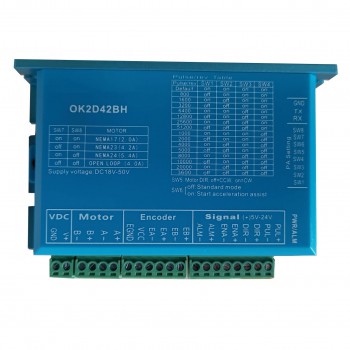

Modell: OK2D42BH
Ausgangsspitzenstrom: 0 ~ 5,6 A
Eingangsspannung: +18~70 VDC (typisch 36 VDC)
Logiksignalstrom: 7–16 mA (typisch 10 mA)
Impulseingangsfrequenz: 0 ~ 200 kHz
Mikroschritt (Schritte/Umdrehung): 200–51.200 ppm
Encoderstrom: 50 mA
Isolationswiderstand: 500 MΩ
Gewicht: 580 g


Betriebsumgebung und andere Spezifikationen:
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ – 50℃
Luftfeuchtigkeit: <80 % RH (nicht kondensierend, kein Frost)
Betriebstemperatur: 70℃ MAX
Vibration: 5,9 m/s2 max
Lagertemperatur: -20℃ －+80℃;

Ressourcen

• Motordatenblatt: 23HS45-4204D-E1000.pdf
• Fahrerhandbuch: OK2D42BHmanual.pdf
