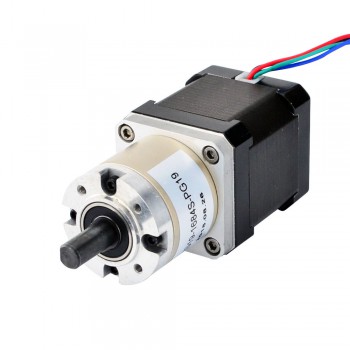

Nema 17 Getriebeschrittmotor 19:1 Planetengetriebe 0.094 Deg 2.8V 44Ncm Getriebe Schrittmotor
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Nema 17 Getriebeschrittmotor 19:1 Planetengetriebe 0,094 Grad 2.8V 44Ncm Getriebe Schrittmotor
Dieser Nema 17 Schrittmotor mit 48mm Baulänge und 1.68A Nennstrom, integriert ein Planetengetriebe von 19.19: 1 Übersetzungsverhältnis.
Elektrische Spezifikation
Hersteller #: 17HS19-1684S-PG19
Motorentyp: Bipolar
Schrittwinkel: 0.094 Grad
Haltemoment ohne Getriebe: 44Ncm(62.31oz.in)
Strom: 1.68A
Phasenwiderstand: 1.65ohms
Stromspannung: 2.8V
Induktivität: 2.8mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 19.19: 1
Wirkungsgrad: 81%
Zahnspiel bei Nulllast: <=1 Grad
Max.zulässiges Drehmoment: 3Nm(425oz.in)
Moment Zulässiges Drehmoment: 5Nm(708oz.in)
Maximale axiale Belastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Motorlänge: 48mm
Länge des Getriebes: 35mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 20mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 560g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Zahnspiel bei Nulllast(Max.°) | 1 |
| Wirkungsgrad | 81% |
| Übersetzungsverhältnis | 19.2:1 |
| Länge des Getriebes(mm) | 35 |
| Getriebetyp | Planeten |
| Max. Zulässiges Drehmoment(Ncm) | 300 |
| Max. Zulässiges Drehmoment(oz.in) | 424.8 |
| Moment Zulässiges Drehmoment(Ncm) | 500 / 708.1 |
| Maximale axiale Belastung der Welle(N) | 50 |
| Maximale radiale Belastung der Welle(N) | 100 |
| Spezifikation | |
| Induktivität(mH) | 3.2 |
| Leitungslänge(mm) | 500 |
| Nema Größe | Nema 17 |
| Anzahl der Leiter | 4 |
| Phasenwiderstand(ohm) | 1.8 |
| Nennstrom (A) | 1.68 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe(Ncm) | 52 |
| Haltemoment ohne Getriebe(oz.in) | 73.6 |
| Motorlänge(mm) | 48 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Schnitt |
| Physikalische Spezifikation | |
| Gewicht(g) | 600 |
