Nema 16 Schrittmotor Bipolar 3.96V Volt 1.8 Grad 8.7Ncm 0.6A 3.96V 4 Draden Hybrid-Schrittmotor
Nema 16 Schrittmotor Bipolar 3.96V Volt 1.8 Grad 8.7Ncm 0.6A 3.96V 4 Draden Hybrid-Schrittmotor

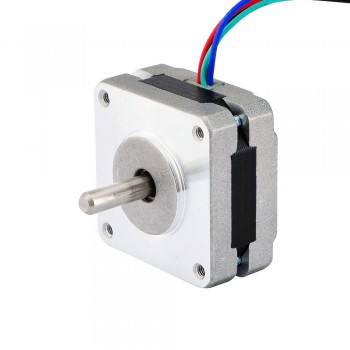

Dieser Bipolar Nema 16 Schrittmotor mit Schrittwinkel 1.8deg und Größe 39x39x20mm. Es hat 4 Drähte, jede Phase zieht 0.6A bei 3.96V, mit Haltemoment 8.7Ncm (12.3oz.in).
Elektrische Spezifikation
- Hersteller #: 16HS08-0604S
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 8.7Ncm(12.3oz.in)
- Strom: 0.6A
- Stromspannung: 3.96V
- Phasenwiderstand: 6.6ohms
- Induktivität: 8.5mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 39 x 39mm
- Körper Länge: 20mm
- Schaftdurchmesser: Φ5mm
- Schaftlänge: 18mm
- Anzahl Leiter: 4
- Leitungslänge: 300mm
- Gewicht: 120g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 16HS08-0604S.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8.7 |
| Haltemoment (oz.in) | 12.3 |
| Induktivität(mH) | 8.5 |
| Phasenwiderstand(ohm) | 6.6 |
| Nennstrom (A) | 0.6 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 20 |
| Rahmengröße(mm) | 39x39 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | O |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 18 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 300 |
| Gewicht(g) | 120 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
