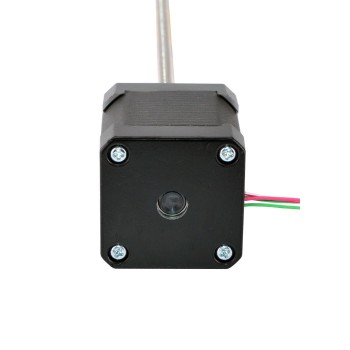

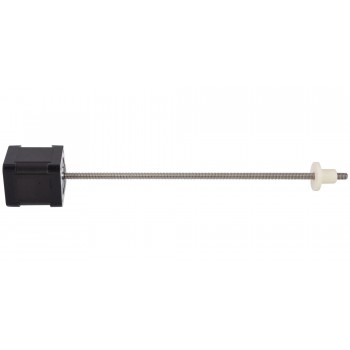

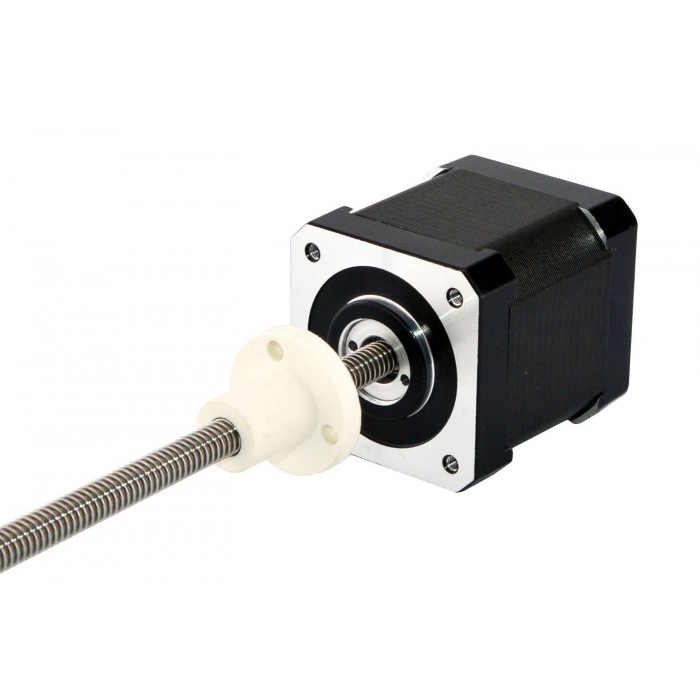

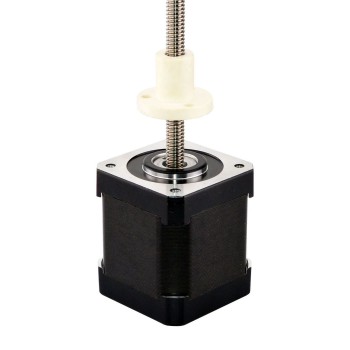

Nema 23 Externer Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 0.794mm/0.031" Länge 250mm

Nema 23 Externer Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 0.794mm/0.031" Länge 250mm
Artikelnummer:17LS19-1304P-250E
Rezension schreiben
Preis:€79.54
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €75.56 5%
10 €73.97 7%
50 €71.59 10%
100 €67.61 15%
In den Warenkorb legen

Nema 23 Externer Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 0.794mm/0.031" Länge 250mm



Der Motorteil ist 48mm Körper 1.8 Grad 1.3A Nema 17 Schrittmotor, und es ist mit einer Führungsschraube mit einer Länge von 6,35 mm (0,25 ") und einer Länge von 250 mm (9,8425") und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 0,794 mm (0,03125 ") pro Umdrehung.



Elektrische Spezifikation

  • Hersteller #: 17LS19-1304P-250E
  • Motorentyp: Externer Linearmotor
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 560N (300pps)
  • Strom: 1.3A
  • Phasenwiderstand: 3.96ohms
  • Stromspannung: 5V
  • Induktivität: 6.66mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 48mm

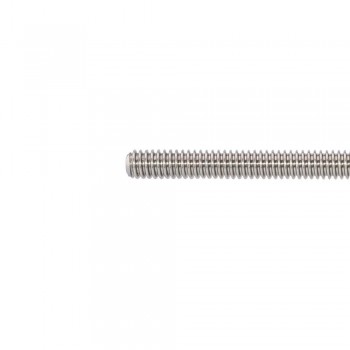

  • Leitspindellänge: 250mm(9.8425")
  • Leitspindeldurchmesser: Φ6.35mm(0.25")
  • Führen/Schritt: 0.00396875mm(0.00015625" )
  • Führungsweg/Umdrehung: 0.794mm(0.03125")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 352g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 17LS19-1304P-250E.pdf

Précédent: Nema 23 Externer Schrittmotor Linearaktuator 48mm Stapel 2.6A Leitung 4.877mm/0.192" Länge 250mm
Suivant: Nema 23 Externer Schrittmotor Linearaktuator 48mm Stapel 1.3A Leitung 1.27mm/0.05" Länge 250mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 6.66
Min. Schubkraft(N) 560
Motorentyp Extern
Phasenwiderstand(ohm) 3.96
Nennstrom (A) 1.3
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 47.75
Rahmengröße(mm) 42x42
Leitspindeldurchmesser(mm) 6.35
Leitspindellänge(mm) 250
Spindelsteigung(mm) 0.79375
Leitspindelhub/Schrittlänge(mm) 0.00396875
Anzahl der Leiter 4
Leitungslänge(mm) 300
