Nema 17 Externer Schrittmotor Linearaktuator 48mm Stapel 2.6A Leitung 2.4384mm/0.096" Länge 250mm

Nema 17 Externer Schrittmotor Linearaktuator 48mm Stapel 2.6A Leitung 2.4384mm/0.096" Länge 250mm
Artikelnummer:17LS19-2604J-250E
Rezension schreiben
Preis:€79.54
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €75.56 5%
10 €73.97 7%
50 €71.59 10%
100 €67.61 15%
In den Warenkorb legen

Nema 17 Externer Schrittmotor Linearaktuator 48mm Stapel 2.6A Leitung 2.4384mm/0.096" Länge 250mm

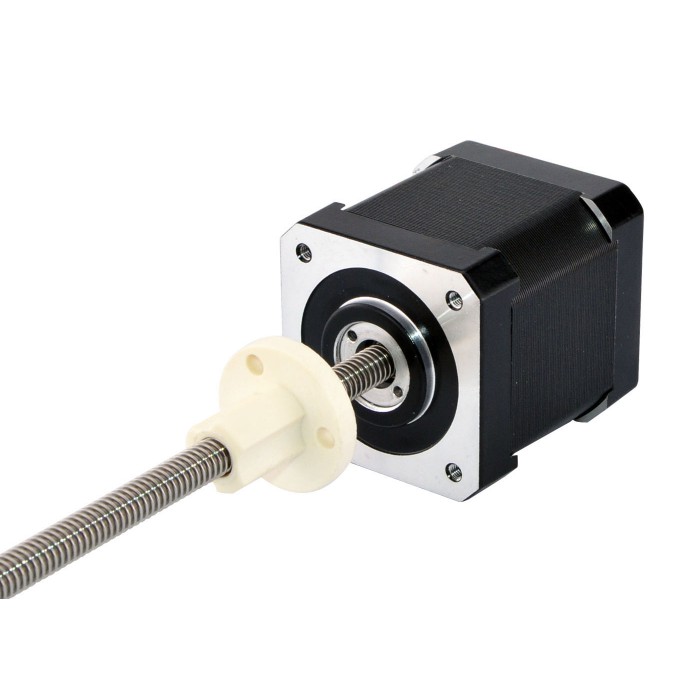

Der Motorteil ist ein 48mm-Körper 2,6 Grad 2,6A Nema 17 Schrittmotor, und er hat mit einer 5,54 mm (0,2181 ") Durchmesser 250 mm (9,8425") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 2,438 mm (0,096 ") pro Umdrehung.



Elektrische Spezifikation

  • Hersteller #: 17LS19-2604J-250E
  • Motorentyp: Externer Linearmotor
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 252N (300pps)
  • Strom: 2.6A
  • Phasenwiderstand: 0.9ohms
  • Stromspannung: 2.33V
  • Induktivität: 1.33mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 48mm

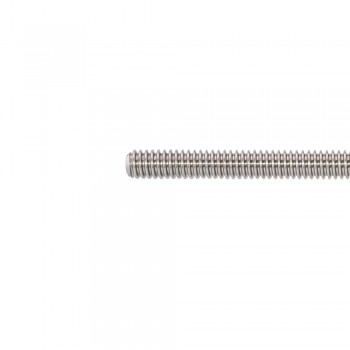

  • Leitspindellänge: 250mm(9.8425")
  • Leitspindeldurchmesser: Φ5.54mm(0.2181")
  • Führen/Schritt: 0.012192mm(0.00048" )
  • Führungsweg/Umdrehung: 2.438mm(0.096")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 352g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 17LS19-2604J-250E.pdf

Précédent: Nema 17 Externer Schrittmotor Linearaktuator 48mm Stapel 2.6A Leitung 1.27mm/0.05" Länge 250mm
Suivant: Nema 23 Externer Schrittmotor Linearaktuator 48mm Stapel 2.6A Leitung 4.877mm/0.192" Länge 250mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 1.33
Min. Schubkraft(N) 252
Motorentyp Extern
Phasenwiderstand(ohm) 0.9
Nennstrom (A) 2.6
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 47.75
Rahmengröße(mm) 42x42
Leitspindeldurchmesser(mm) 5.54
Leitspindellänge(mm) 250
Spindelsteigung(mm) 2.4384
Leitspindelhub/Schrittlänge(mm) 0.012192
Anzahl der Leiter 4
Leitungslänge(mm) 300
