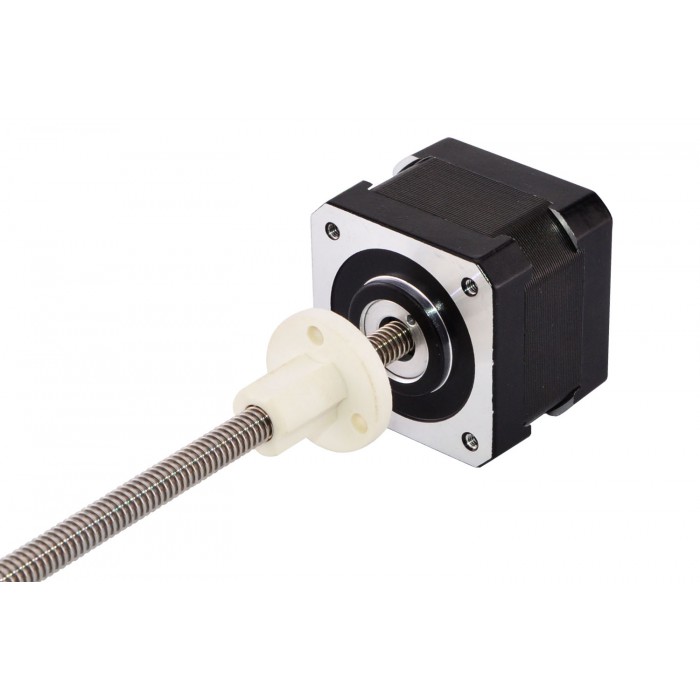

Nema 17 External Schrittmotor Linearaktuator 34mm Stapel 1.5A Führen 2.4384mm/0.096" Länge 150mm

Nema 17 External Schrittmotor Linearaktuator 34mm Stapel 1.5A Führen 2.4384mm/0.096" Länge 150mm
Artikelnummer:17LS13-1504J-150E
Rezension schreiben
Preis:€66.28
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €62.96 5%
10 €61.64 7%
50 €59.65 10%
100 €56.34 15%
In den Warenkorb legen

Nema 17 External Schrittmotor Linearaktuator 34mm Stapel 1.5A Führen 2.4384mm/0.096" Länge 150mm



Der Motorteil ist ein 34mm Körper 1,8 Grad 1,5A NEMA 17 Schrittmotor, und er hat mit einer 5,54mm (0,2181 ") Durchmesser 150mm (5,9055") Länge Gewindespindel und einer POM Schraubenmutter integriert, der lineare Hub beträgt 2,348mm (0,096 ") pro Umdrehung.



Elektrische Spezifikation

  • Hersteller #: 17LS13-1504J-150E
  • Motorentyp: Externer Linearmotor
  • Schrittwinkel: 1.8°
  • Min. Schubkraft: 196N (300pps)
  • Strom: 1.5A
  • Phasenwiderstand: 1.56ohms
  • Stromspannung: 2.33V
  • Induktivität: 1.9mH±20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 34mm

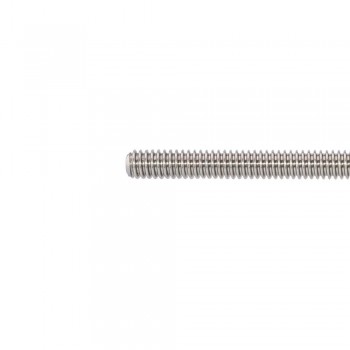

  • Leitspindellänge: 150mm(5.9055")
  • Leitspindeldurchmesser: Φ5.54mm(0.2181")
  • Führen/Schritt: 0.012192mm(0.00048" )
  • Führungsweg/Umdrehung: 2.438mm(0.096")
  • Anzahl Leiter: 4
  • Leitungslänge: 300mm
  • Gewicht: 241g

Verbindung

A+
A-
B+
B-
Rot
Rot/Weiss
Grün/Weiss
Grün



Ressourcen

Vollständiges Datenblatt: 17LS13-1504J-150E.pdf

Précédent: Nema 17 External Schrittmotor Linearaktuator 34mm Stapel 1.5A Führen 1.27mm/0.05" Länge 150mm
Suivant: Nema 17 External Schrittmotor Linearaktuator 34mm Stapel 1.5A Führen 4.877mm/0.192" Länge 150mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 1.9
Min. Schubkraft(N) 196
Motorentyp Extern
Phasenwiderstand(ohm) 1.56
Nennstrom (A) 1.5
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 33.8
Rahmengröße(mm) 42x42
Leitspindeldurchmesser(mm) 5.54
Leitspindellänge(mm) 150
Spindelsteigung(mm) 2.4384
Leitspindelhub/Schrittlänge(mm) 0.012192
Anzahl der Leiter 4
Leitungslänge(mm) 300
