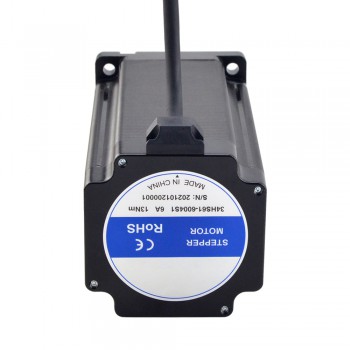

S-Serie Nema 34 Schrittmotor 1,8 Grad 6.0 A 13.0Nm 14mm Keilnut Welle 2 Phasen CNC Schrittmotor 4 Drähte
S-Serie Nema 34 Schrittmotor 1,8 Grad 6.0 A 13.0Nm 14mm Keilnut Welle 2 Phasen CNC Schrittmotor 4 Drähte
Elektrische Spezifikation
Hersteller #: 34HS61-6004S1
Anzahl der Phasen: 2
Schrittwinkel: 1.8 Grad
Haltemoment: 13Nm(1841.31oz.in)
Strom: 6.0 A
Phasenwiderstand: 0.9 ohms± 10%
Induktivität: 7.5 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 86 x 86 mm
Körper Länge: 156 mm
Schaftdurchmesser: Φ14 mm
Schaftlänge: 32 mm
Keilnut-Wellenlänge: 25 mm
Anzahl Leiter: 4
Leitungslänge: 1000 mm
Gewicht: 5.7kg
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | GRN | RED | Blau |
Ressourcen
- Vollständiges Datenblatt:34HS61-6004S1.pdf
- Drehmomentkurve:34HS61-6004S1_Torque_Curve.pdf
- 34HS61-6004S1.STEP
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841.31 |
| Induktivität(mH) | 7.5 |
| Phasenwiderstand(ohm) | 0.9 |
| Nennstrom (A) | 6.0 |
| Schrittwinkel(deg.) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 156 |
| Rahmengröße(mm) | Nema 34 (86 x 86) |
| Leitungslänge(mm) | 1000 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 32 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 5700 |
| Abtriebswellentyp | Keilnut |
| IP-Bewertung | 40 |
