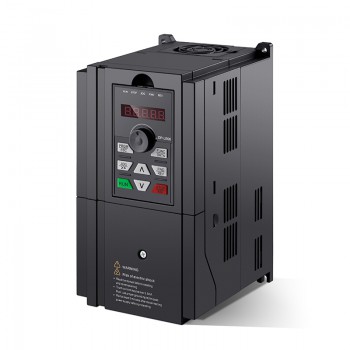

BD600 Serie VFD Frequenzumrichter 2HP/3HP 1.5/2.2KW 3.7/5.0A Drei Phasen 380V Antrieb mit variabler Frequenz
BD600 Serie VFD Frequenzumrichter 2HP/3HP 1.5/2.2KW 3.7/5.0A Drei Phasen 380V Antrieb mit variabler Frequenz
Dieser VFD mit zwei Arten von Leistung G: 2HP(1.5Kw)/P: 3HP(2.2Kw), und dreiphasige 380V Eingangsspannung. Die BD600-Serie ist ein Vektorsteuerung VFD Frequenzumrichter, sie sind kann in der Anwendung von: Metallverarbeitung, CNC-Werkzeugmaschinen, Drahtziehmaschinen, Kesselgebläse, Saugzuggebläse, Abluftgebläse für Kohlebergwerke, Kommunaltechnik, Gegenzyklone, Zentrifugalgebläse, Wasserumwälzpumpen, Frischwasserpumpen, Einspritzwasserpumpen für Ölfelder, Öltransferpumpen, Musikbrunnen, Papiermaschinen, chemische Industrie, pharmazeutische Industrie, Textilindustrie, etc.
Schlüsselspezifikation:
Eingangsspannung: 3-Phasen 380VAC±15%
Eingangsfrequenz: 47 ~ 63 Hz
Eingangsstrom: G: 5,0 A/P: 5,8 A
Eingangsleistungsfaktor: ≥95%
Leistung: G: 2 PS (1,5 kW)/P: 3 PS (2,2 kW)
Ausgangsstrom: G: 3,7 A/P: 5,0 A
Ressourcen
Vollständiges Benutzerhandbuch:BD600_Series_Inverter_User_Manual.pdf
| Frequenzumrichter-Spezifikation | |
|---|---|
| Eingangsspannung | 3PH 380VAC |
| Eingangsfrequenz | 47 - 63Hz |
| Eingangsstrom | 5A(3PH) |
| Leistung | 2HP / 1.5KW |
| Ausgangsstrom | 3.7A |
| Kontrollmodi | V/F control, non-PG vector control(SVC), PG vector control(FVC) |
| Drehmoment starten | G type: 0.5Hz/150%(SVC), 0Hz/180%(FVC); P type: 0.5Hz/100% |
| Frequenzauflösung | 0.01Hz(Digital setting); maximum frequency x 0.025%(Anolog setting) |
| Vibration | Under 20Hz 9.8m/s(1G), Over 20Hz5.88m/s(0.6G) |
| Store-Umgebung | ≤1000M, indoor(no corrosive gas and liquid) |
| Temperatur speichern | -20℃～60℃ |
| Input Power factor | ≥95% |
| V/F-Steuerung | Linie, Mehrpunkt, quadratische V/F-Kurve, V/F-Trennung |
| Betriebsbefehlsmodus | Tastatursteuerung, Terminalsteuerung, Steuerung der seriellen Kommunikation |
| Frequenzsollwertquelle | Digital, analog, Pulsfrequenz, serielle Kommunikation, mehrstufige Geschwindigkeit, einfache SPS und PID Die Kombination von Multi-Modi und den verschiedenen Modi kann umgeschaltet werden |
| Überlastfähigkeit | Typ G: 150% Nennstrom 60s, 180% Nennstrom 3s; P-Typ: 120% Nennstrom 60s, 150% Nennstrom 3s |
| Geschwindigkeitseinstellbereich | 1:100(SVC), 1:1000(FVC) |
| Genauigkeit der Drehzahlregelung | ±0.5%(SVC), ±0.02%(FVC) |
| Trägerfrequenz | 0,5 bis 16,0kHz; Automatische Anpassung der Trägerfrequenz an die Lasteigenschaften |
| Drehmoment-Boost | Augmentation de couple automatique; augmentation de couple manuelle 0,1 ~ 30% |
| Beschleunigungs- und Verzögerungsmodus | Linie oder S-Kurve, 4 Arten von Beschleunigungs-/Verzögerungszeiten im Bereich von 0,0bis 6500,0s. |
| DC-Bremse | Unterstützt das Starten und Stoppen der DC-Bremse |
| Jogging-Steuerung | 0,0Hz bis 50,00Hz(Jog-Frequenzbereich); 0–6500,0s(Jog-Beschleunigungs-/Verzögerungszeit) |
| Einfacher PLC- und mehrstufiger Geschwindigkeitsbetrieb | Eingebaute SPS oder Steuerterminal, 16-stufige Geschwindigkeit kann eingestellt warden |
| Eingebauter PID | Eingebaute PID-Regelung zur einfachen Realisierung der Regelung mit geschlossenem Regelkreis für die Prozessparameter (wie Druck, Temperatur, Durchfluss usw.) |
| Automatische Spannungsregelung(AVR) | Automatische Aufrechterhaltung einer konstanten Ausgangsspannung, wenn sich die Spannung des Stromnetzes ändert |
| Gemeinsamer DC-Bus | Mehrere Wechselrichter können einen gemeinsamen DC-Bus verwenden(Gemeinsame DC-Bus-Funktion) |
| Traversensteuerung | Mehrfache dreieckige Pulsfrequenzsteuerung(Traversensteuerung-Funktion) |
| Steuerung mit fester Länge | Längenkontrolle einstellen |
| Zeitsteuerung | 0~6500min(Zeitbereich einstellen) |
| Eingangsanschlüsse | a. Unterstützt Hochgeschwindigkeits-Impulseingang, B. 1 Analoger Spannungseingang 0~10VDC, C. 2 Spannungseingang 0~10VDC oder Stromeingang 0~20mA |
| Ausgangsanschlüsse | a. 1 Open-Collector-Ausgang, erweiterbar auf 1 Hochgeschwindigkeits-Impulsausgang, b. 2 Relaisausgänge, c. 2 Analogausgang: Spannungsausgang 0~10VDC oder Stromausgang 0~20mA |
| Schutzklasse | IP20 |
| Luftfeuchtigkeit & Temperatur | 90% relative Luftfeuchtigkeit oder weniger(keine Kondensation), -10℃～40℃. Der Wechselrichter wird herabgesetzt, wenn die Umgebungstemperatur 40℃ übersteigt |
| Kühlmodus | Zwangsluftkühlung |
