NEMA 8 Externer Acme Schrittmotor Linearaktuator 1.8 Grad 0,5A 0.015Nm Linearaktuatoren mit Schrittmotor

NEMA 8 Externer Acme Schrittmotor Linearaktuator 1.8 Grad 0,5A 0.015Nm Linearaktuatoren mit Schrittmotor
Artikelnummer:8E11S0504AC5-100RS
Rezension schreiben
Preis:€42.35
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €40.99 3%
10 €39.62 6%
50 €38.25 10%
100 €36.89 13%
In den Warenkorb legen

NEMA 8 Externer Acme Schrittmotor Linearaktuator 1.8 Grad 0,5A 0.015Nm Linearaktuatoren mit Schrittmotor

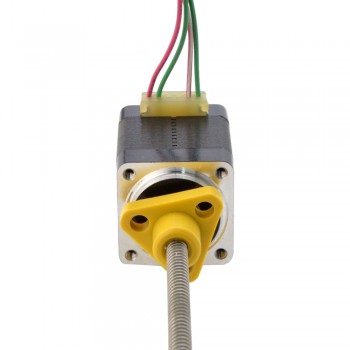

Bei diesem Modell handelt es sich um einen Nema 8 ACME Screw Linear Schrittmotor mit 30mm Körperlänge, 1,8 Grad Schrittwinkel und 0,5A Nennstrom. Es ist mit einem Durchmesser von 3,5 mm (0,1378 Zoll), einer ACME-Schraubenlänge von 100 mm (3,937 Zoll) und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 2 mm (0,07874 Zoll) pro Umdrehung.



Elektrische Spezifikation

Hersteller #: 8E11S0504AC5-100RS

Motorentyp: Extern(ACME)

Schrittwinkel: 1.8°

Haltemoment: 0.015Nm(2.12oz.in)

Strom: 0.5A

Phasenwiderstand: 5ohms

Induktivität: 1.5mH±20%(1KHz)



Physikalische Spezifikation

Rahmengröße: 20 x 20mm

Körper Länge: 30mm

Leitspindellänge: 100mm(3.937")

Leitspindeldurchmesser: Φ3.5mm(0.1378")

Führen/Schritt: 0.01mm(0.0003937")

Führungsweg/Umdrehung: 2mm(0.07874")

Anzahl Leiter: 4

Anzahl der Thread-Starts: 2

Leitungslänge: 300mm



Verbindung

A+ A- B+ B-
Rot Rot/Weiss Grün Grün/Weiss



Ressourcen

8E11S0504AC5-100RS_Full_Datasheet.pdf

8E11S0504AC5-100RS_Thrust_Force_Curve.pdf

8E11S0504AC5-100RS.STEP

Précédent: NEMA 8 Externer Acme Schrittmotor Linearaktuator 1.8 Grad 0,5A 0.015Nm 28,2mm Stack-Schraubensteigung 1mm
Suivant: NEMA 8 Externer ACME Schrittmotor Linearaktuator 1.8 Grad 0,5A 0.02Nm Linearaktuatoren mit Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Induktivität(mH) 1.5
Phasenwiderstand(ohm) 5
Nennstrom (A) 0.5
Schrittwinkel(deg.) 1.8
Linearmotortyp Extern(Acme)
Physikalische Spezifikation
Körper Länge(mm) 30
Rahmengröße(mm) Nema 08 (20 x 20)
Leitungslänge(mm) 300
Leitspindeldurchmesser(mm) 3.5
Leitspindellänge(mm) 100
Anzahl der Leiter 4
Führungsweg/Umdrehung(mm) 2
Leitspindelhub/Schrittlänge(mm) 0.01
IP-Bewertung 40
