NEMA 23 Externer Acme-Linearschrittmotor 3.0A 1Nm 1,8 Grad 56mm Stapel Führen 5.08mm
NEMA 23 Externer Acme-Linearschrittmotor 3.0A 1Nm 1,8 Grad 56mm Stapel Führen 5.08mm
Bei diesem Modell handelt es sich um einen Nema 23 ACME Screw Linear Schrittmotor mit 56mm Körperlänge, 1,8 Grad Schrittwinkel und 3A Nennstrom. Es ist mit einem Durchmesser von Φ9,525 mm (0,375 Zoll), einer ACME-Schraubenlänge von 200 mm (7,8740 Zoll) und einer POM-Schraubenmutter integriert, der lineare Hub beträgt 5,08 mm (0,2 Zoll) pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 23E22S3004HG5-200RS
Motorentyp: Extern(ACME)
Schrittwinkel: 1.8°
Haltemoment: 1Nm(141.64oz.in)
Strom: 3A
Phasenwiderstand: 1.1ohms
Induktivität: 4.5mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Körper Länge: 56mm

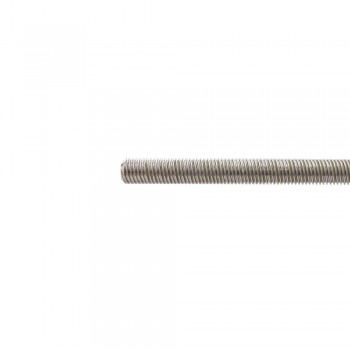

Leitspindellänge: 200mm(7.8740")
Leitspindeldurchmesser: Φ9.525mm(0.375")
Führen/Schritt: 0.0254mm(0.001")
Führungsweg/Umdrehung: 5.08mm(0.2")
Anzahl Leiter: 4
Anzahl der Thread-Starts: 4
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 4.5 |
| Phasenwiderstand(ohm) | 1.1 |
| Nennstrom (A) | 3.0 |
| Schrittwinkel(deg.) | 1.8 |
| Linearmotortyp | Extern(Acme) |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 56 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 9.525 |
| Leitspindellänge(mm) | 200 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 5.08 |
| Leitspindelhub/Schrittlänge(mm) | 0.0254 |
| IP-Bewertung | 40 |
