4-Achsen TB6560 CNC-Kit 1,9 Nm 1,8 Grad Bipolar Nema 23 Schrittmotor und Schritttreiber

4-Achsen TB6560 CNC-Kit 1,9 Nm 1,8 Grad Bipolar Nema 23 Schrittmotor und Schritttreiber

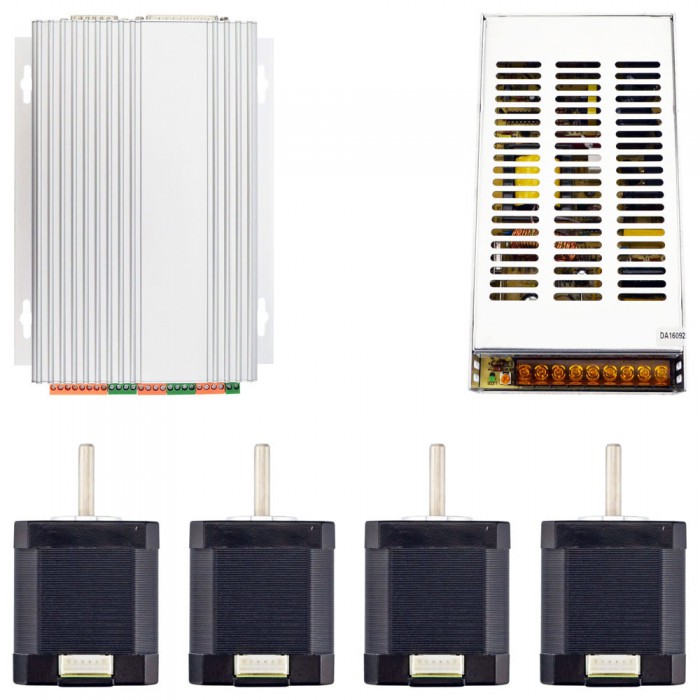

Dieses CNC-Kit beinhaltete:
1 x 4-Achsen-TB6560-CNC-Schrittmotor-Treiberplatine
4 x 0,45 Nm (64oz.in) Nema 17 Schrittmotor
1 x 201 W 24 V 8,3 A 115/230 V Schaltnetzteil
1 x DB25-Parallelkabel und Handbuch-CD;

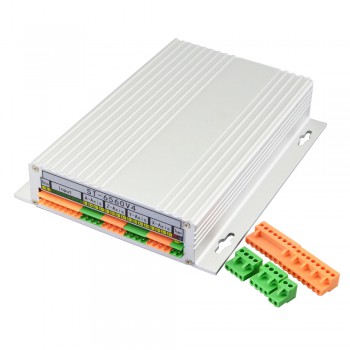

4-Achsen-TB6560-CNC-Treiberplatine
Toshiba TB6560AHQ-Chip, maximaler Strom 3,5 A
Auflösung 1, 1/2, 1/8, 1/16 Mikroschrittausgang
Betriebsspannung DC12-DC30V, Nennspannung 24V
Einstellbarer Strom mit 100 %, 75 %, 50 %, 20 % des vollen Stroms durch integrierten Schalter.
Halbstromfunktion, wenn kein Signal vorhanden ist, um eine Motorerwärmung zu verhindern.
Bauen Sie mit einem 227-V-10-A-Relais auf.
Inklusive manueller Steuerschaltung.
Überlast-, Überstrom- und Übertemperatursicherheit.
Schützen Sie den Computer, indem Sie eine isolierende Stromversorgung (1000 V DCDC) und einen optoelektronischen Koppler verwenden.
Unterstützt die meisten parallelen Software MACH3, KCAM4, EMC2 usw.
Befestigt in Aluminiumbox, bessere Kühlfunktion als Lüfter und sicherer Schutz für Platinenschaltung.

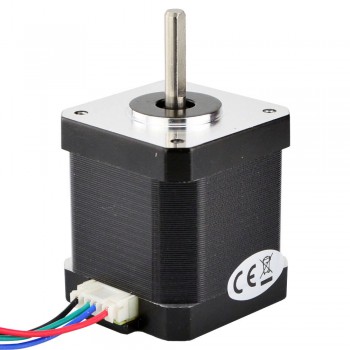

Schrittmotor:

Hersteller #: 17HS19-1684S1

Motorentyp: Bipolar

Schrittwinkel: 1.8 Grad

Haltemoment: 0.45Nm (64oz.in)

Strom: 1.68A

Stromspannung: 2.8V

Phasenwiderstand: 1.65ohms

Induktivität: 2.8mH ± 20%(1KHz)

Rahmengröße: 42 x 42mm

Körper Länge: 48mm

Schaftdurchmesser: Φ5mm

Schaftlänge: 24mm

Anzahl Leiter: 4

Leitungslänge: 1000mm

Gewicht: 400g

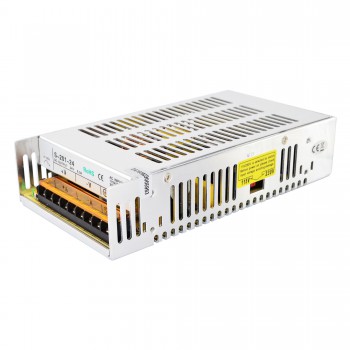

Schaltnetzteil
24V DC 8,3A Ausgang
AC-Eingangsspannungsbereich: 93~132V/176~264VAC
115V/230V AC per Schalter wählbar
Freie Luftkühlung Konvektion
Niedrige Ausgangswelligkeit und Gieren
Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
215 x 115 x 50 mm (L x B x H);

Ressourcen

Fahrerhandbuch: ST-6560V4.pdf

Motordatenblatt: 17HS19-1684S1.pdf

Netzteil Handbuch: S-201-24.pdf
