4-Achsen 3,1Nm-Nema-24-Schrittmotor Schritttreiber und Netzteil

4-Achsen 3,1Nm-Nema-24-Schrittmotor Schritttreiber und Netzteil

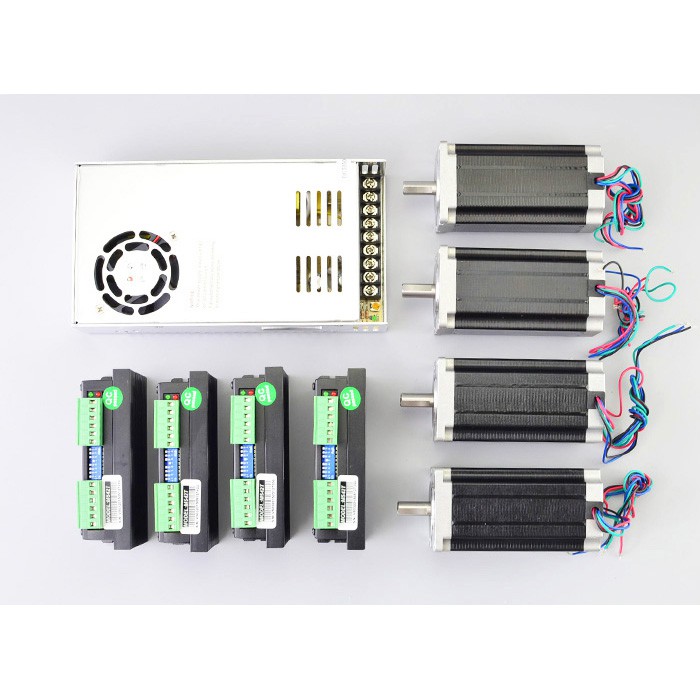

Dieses CNC-Kit beinhaltete:
4 x Digitaler Schrittantrieb 1.0-4.2A 20-50VDC für Nema 17, 23, 24 Schrittmotor
4 x 3,1 Nm (439oz.in) Nema 24 Schrittmotor
1 x 400W 36V 11A 115/230V Schaltnetzteil;

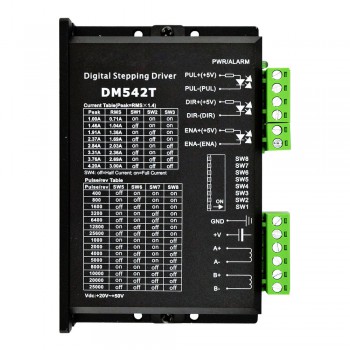

Treiberspezifikation

Eingangsspannung 20-50VDC
Anti-Resonance bietet ein optimales Drehmoment und nullt die Instabilität im mittleren Bereich
Die automatische Motoridentifikation und die automatische Parameterkonfiguration beim Einschalten bieten optimale Reaktionen mit verschiedenen Motoren
Multi-Stepping ermöglicht eine Schritteingabe mit niedriger Auflösung, um eine höhere Mikroschrittausgabe zu erzeugen, und bietet somit eine gleichmäßigere Motorbewegung
15 wählbare Mikroschrittauflösungen einschließlich 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Sanftanlauf ohne „Sprung“ beim Einschalten
8 wählbare Spitzenströme einschließlich 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A, 3,76 A, 4,20 A
Pulseingangsfrequenz bis 200 KHz, TTL-kompatibel und optisch isolierter Eingang
Automatische Ruhestromreduzierung
Geeignet für 2-Phasen- und 4-Phasen-Motoren
Unterstützt den PUL/DIR-Modus
Überspannungs- und Überstromschutz;

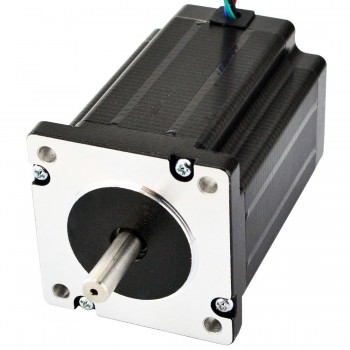

Spezifikation

Hersteller #: 24HS34-3504D

Motorentyp: Bipolar

Schrittwinkel: 1.8 Grad

Haltemoment: 3.1Nm(439oz.in)

Strom: 3.5A

Stromspannung: 3.85V

Phasenwiderstand: 1.1ohms

Induktivität: 5.6mH ± 20%(1KHz)

Rahmengröße: 60 x 60mm

Körper Länge: 88mm

Schaftdurchmesser: Φ8mm

Schaftlänge: 24mm

Double D-Schnittlänge: 20mm

Anzahl Leiter: 4

Leitungslänge: 600mm

Gewicht: 1.34kg;

Verbindung

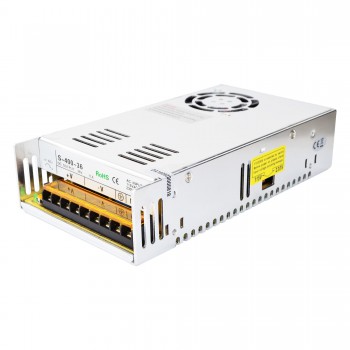

Leistungsspezifikation:
36V DC 11A Ausgang
AC-Eingangsspannungsbereich: 93~132V/176~264VAC
115V/230V AC per Schalter wählbar
Gezwungene Luftkühlung durch eingebauten DC-Lüfter
Niedrige Ausgangswelligkeit und Gieren
Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
215*115*50mm (L*B*H);

Ressourcen

Motordatenblatt: 24HS34-3504D.pdf

Motordrehmomentkurve: 24HS34-3504D_Torque_Curve.pdf

Fahrerhandbuch: DM542T.pdf

Netzteil Handbuch: S-400-36.pdf
