3-Achsen 13,0 Nm 1,8 Grad Bipolar Nema 34 Schrittmotor & Treiber & Netzteil

3-Achsen 13,0 Nm 1,8 Grad Bipolar Nema 34 Schrittmotor & Treiber & Netzteil

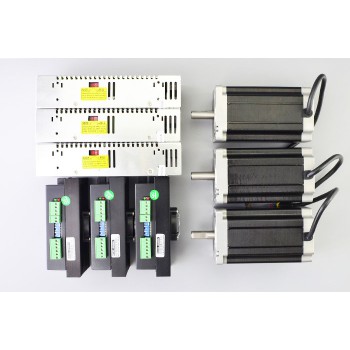

Dieses CNC-Kit beinhaltete:
3 x Schrittmotortreiber 2,4–7,2 A max. 80 VAC oder 110 VDC MA860H
3 x 13 Nm (1841oz.in) Nema 34 Schrittmotor
3 x 350 W 60 V 5,9 A 115/230 V Schaltnetzteil;

Treiberspezifikation

Versorgungsspannung bis 80VAC oder +110VDC
Ausgangsstrom bis zu 7,2A
Selbstanpassungstechnologie
Rein sinusförmige Stromregeltechnik
Impulseingangsfrequenz bis 300 KHz
TTL-kompatibler und optisch isolierter Eingang
Automatische Ruhestromreduzierung
16 wählbare Auflösungen in dezimal und binär, bis zu 51.200 Schritte/U
Geeignet für 2-Phasen- und 4-Phasen-Motoren
Kurzspannungs-, Überspannungs-, Überstrom- und Kurzschlussschutz;

Spezifikation

Hersteller #: 34HS59-5004S

Motorentyp: Bipolar

Schrittwinkel: 1.8 Grad

Haltemoment: 13Nm(1841oz.in)

Strom: 5A

Stromspannung: 5V

Phasenwiderstand: 1ohms

Induktivität: 11mH ± 20%(1KHz)

Rahmengröße: 86 x 86mm

Körper Länge: 150mm

Schaftdurchmesser: Φ14mm

Schaftlänge: 37mm

Double D-Schnittlänge: 25mm

Anzahl Leiter: 4

Leitungslänge: 500mm

Gewicht: 5kg

Verbindung

Leistungsspezifikation
60V DC 5,9A Ausgang
AC-Eingangsspannungsbereich: 93~132V/176~264VAC
115V/230V AC per Schalter wählbar
Gezwungene Luftkühlung durch eingebauten DC-Lüfter
Niedrige Ausgangswelligkeit und Gieren
Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
215 x 115 x 50 mm (L x B x H);

Ressourcen

Motordatenblatt: 34HS59-5004S.pdf

Fahrerhandbuch: MA860H.pdf

Netzteil Handbuch: S-350-60.pdf
