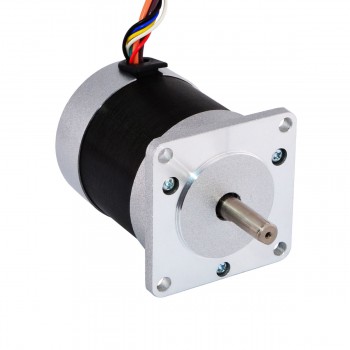

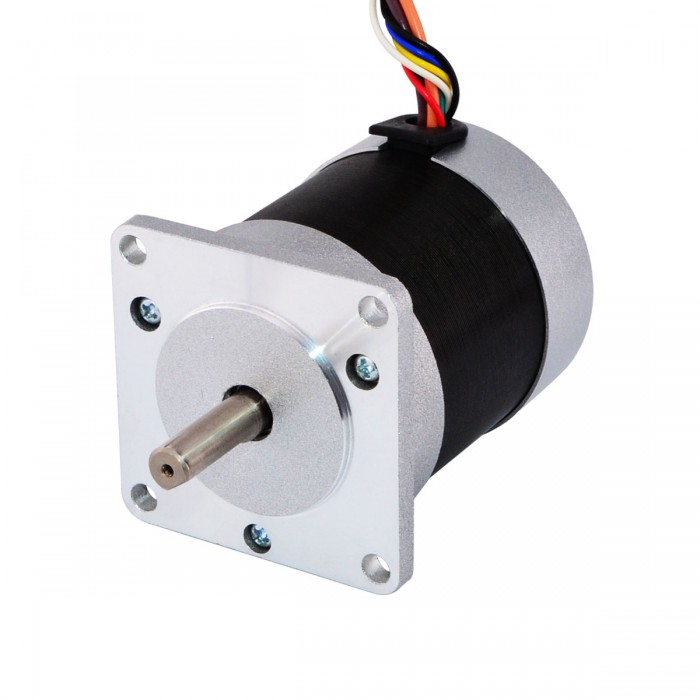

24V Bürstenloser Gleichstrommotor 3500 U/min 0.47Nm 172W 10.4A 57BLR 3 Phasen Elektromotor
Kunde hat auch gekauft
24V Bürstenloser Gleichstrommotor 3500 U/min 0.47Nm 172W 10.4A 57BLR 3 Phasen Elektromotor
Elektrische Spezifikation
Hersteller #: 57BLR70-24-02
Anzahl der Phasen: 3
Polen: 4
Nennspannung: 24V
Nenngeschwindigkeit: 3500±10%RPM
Nenndrehmoment: 0.47Nm(66.56oz.in)
Nennstrom: 10.4±10%A
Nennleistung: 172W
Isolationsklasse: Klasse B
Isolationswiderstand: 100MΩ Min. bei 500VDC
Durchschlagfestigkeitstest: 500VAC für 1 Minute
Physikalische Spezifikation
Rahmengröße: Φ57mm
Körper Länge: 69.1mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 25mm
Abtriebswellentyp: D-Schnitt
Doppel-D-Schnittlänge: 20mm
Anzahl Leiter: 8
Leitungslänge: 300mm
Lagertyp: NMB Kugellager, C3
Gewicht: 0.75kg
Verbindung
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
Orange
|
GRN
|
BRW
|
Rot
|
Schwarz
|
Gelb
|
Weiss
|
Blau
|
Spezifikation | |
---|---|
Lagertyp | NMB Kugellager, C3 |
Isolationsklasse | Klasse B |
Anzahl der Leiter | 8 |
Anzahl der Phasen | 3 |
Anzahl Pole | 4 |
Nennstrom(A) | 10.4 |
Nennleistung(W) | 172 |
Nenndrehzahl (U/min) | 3500±10% |
Nenndrehmoment(Nm) | 0.47 |
Nenndrehmoment(oz.in) | 66.56 |
Nennspannung(V) | 24 |
Sensorart | Hall-Sensor |
Schaftdurchmesser(mm) | 8 |
Schaftlänge(mm) | 25 |
Flanschgröße(mm) | Ф57 |
Körper Länge(mm) | 69.1 |
Physikalische Spezifikation | |
Gewicht(g) | 750 |
