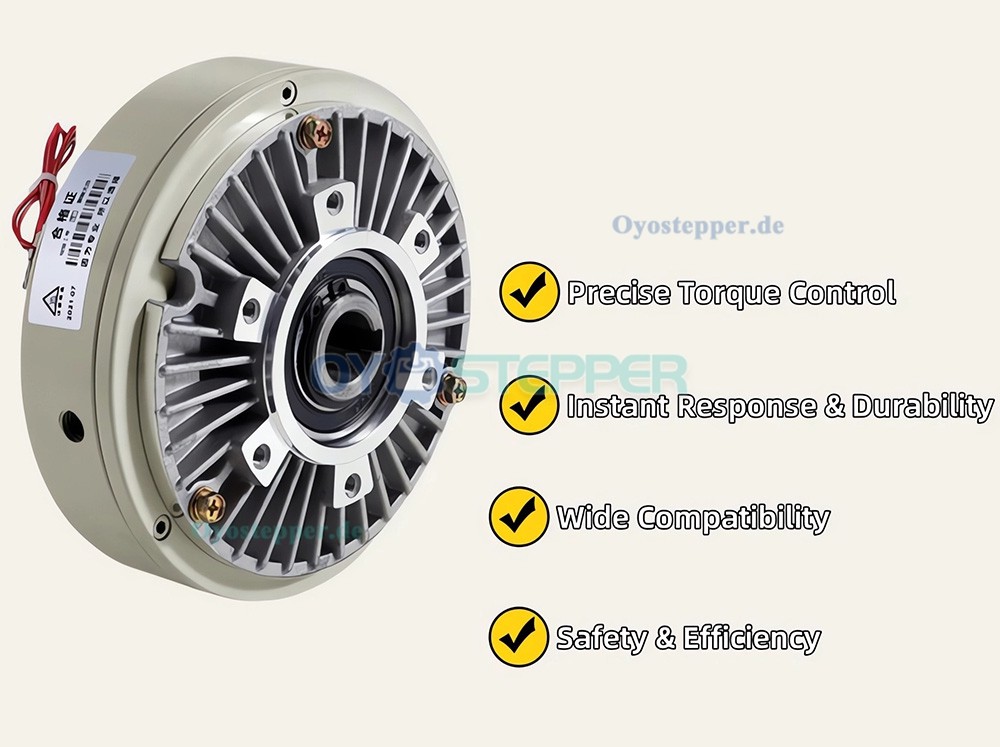

FZ-K Hohlwellen Magnetpulverbremse mit KDT-B-1000 Automatischer Zugspannungsregler Kit

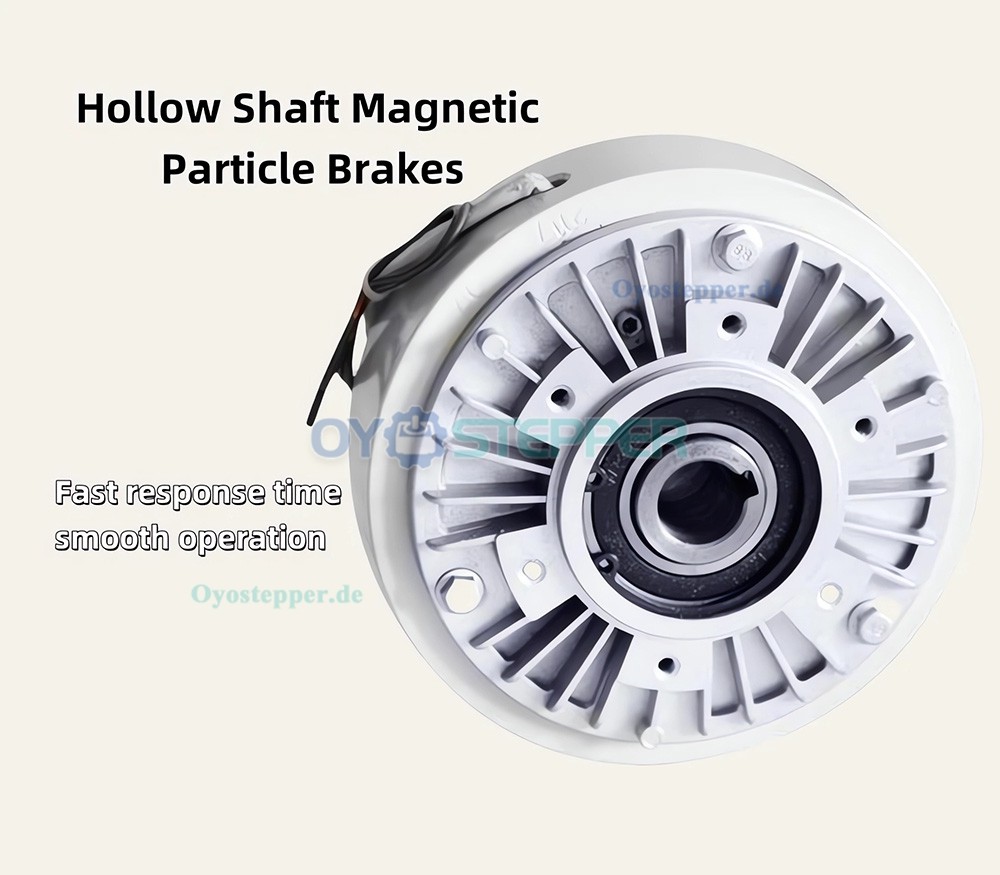

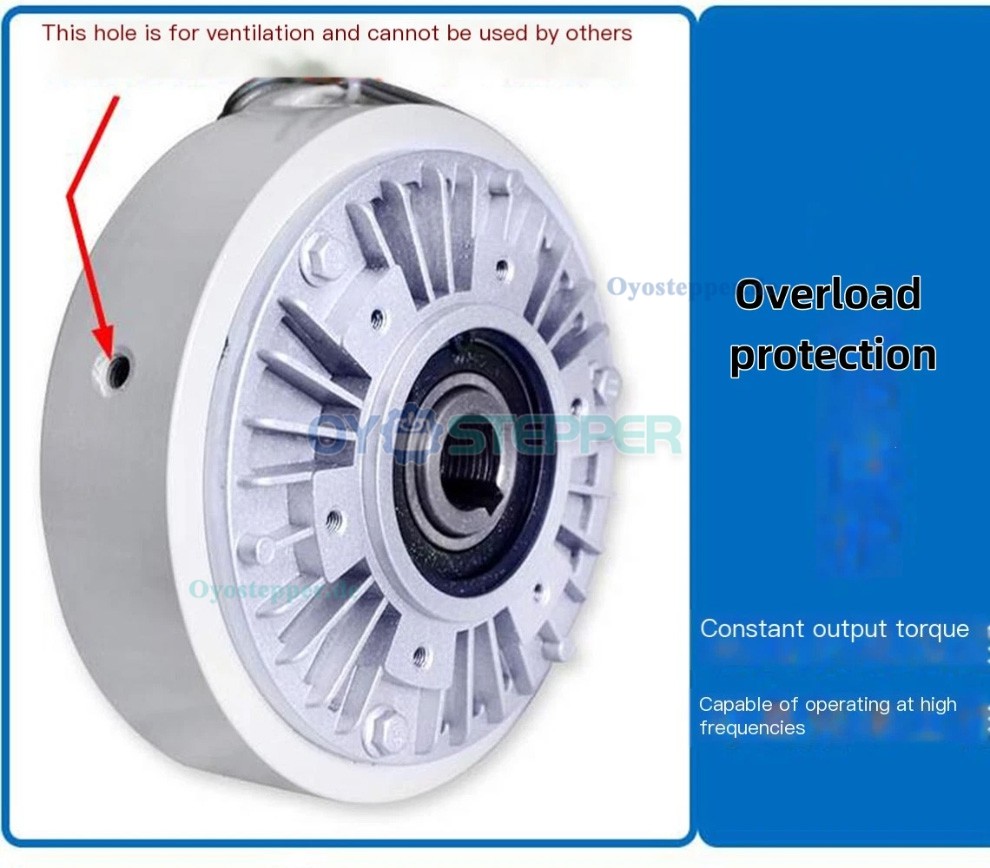

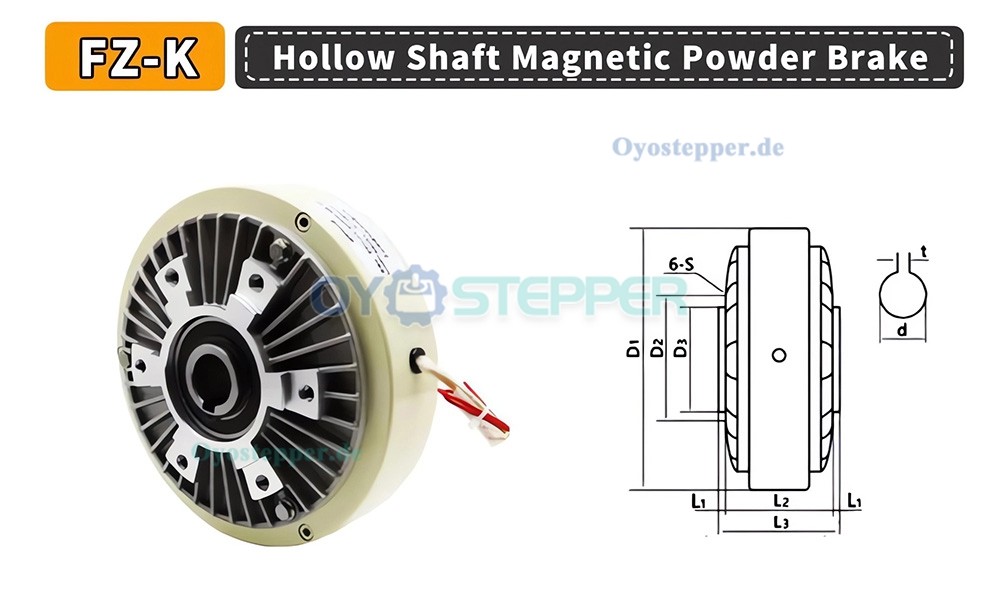

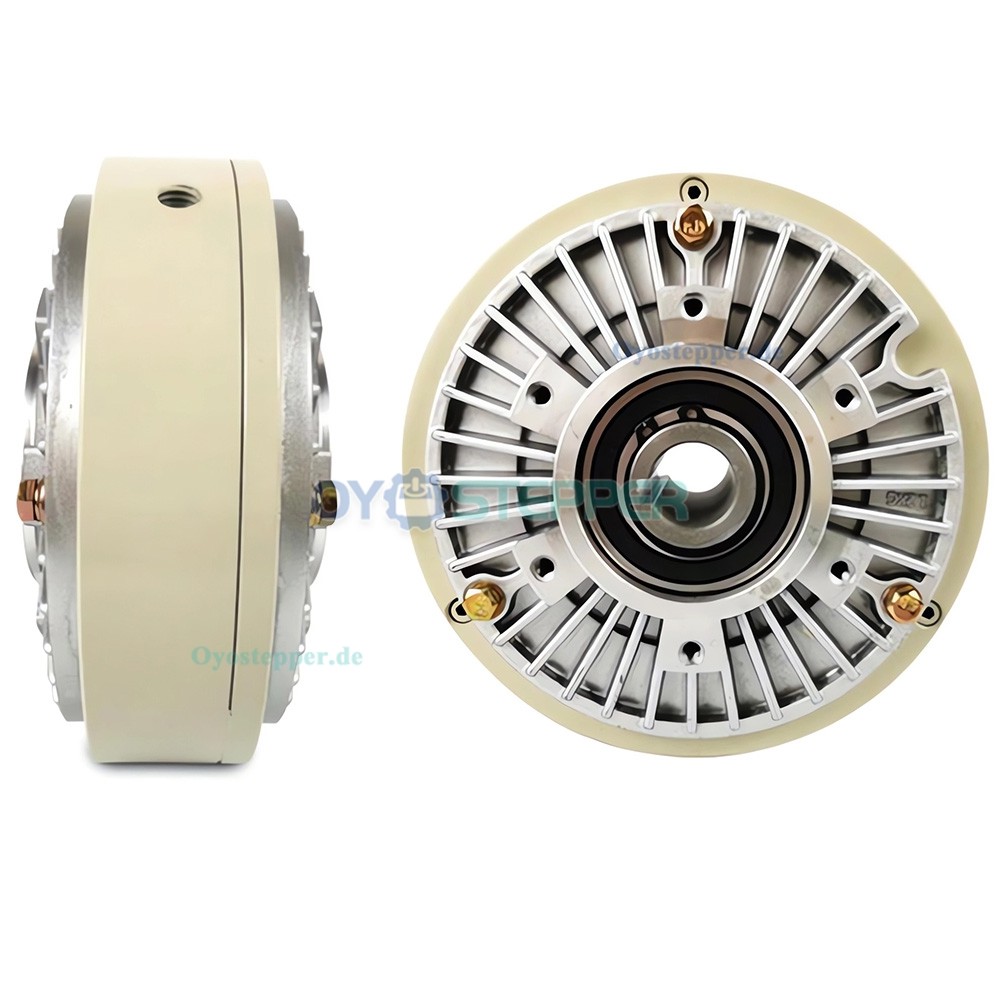

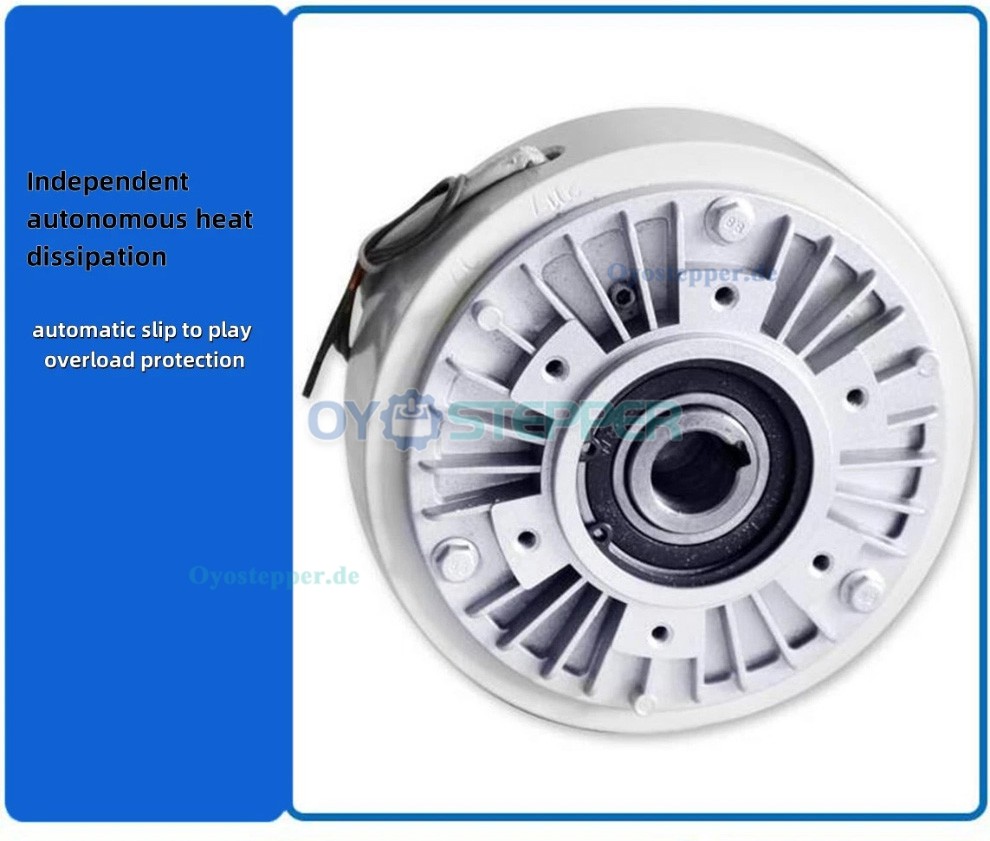

FZ-K Hohlwellen-Magnetpulverbremse 6–200Nm 24V Magnetpulverbremse

Merkmale:

Einstellbarer Drehmomentbereich von 6–200 N·m (entspricht ca. 0,6–20 kgf·m) mit linearer Kennlinie. Kein mechanischer Reibkontakt.

Reaktionszeit im Millisekundenbereich für Spannen, Aufwickeln oder Überlastschutz. Gehäuse aus Industrielegierung, Betriebstemperatur: -20 °C bis 80 °C.

Abgedichtete Magnetpulverkammmer; reduziert Schmiermittelbedarf und verringert Staubbelastung.

Betrieb mit 24 V DC sowie Standard-PLC-/PWM-Steuersignalen. Kompakte Bauform, kundenspezifische Wellendurchmesser zur Integration.

Überhitzungsschutz und Sicherheitsbremsfunktion (Fail-Safe). Leistungsaufnahme während der Aktivierung.

Anwendungsbereiche

Druck & Verpackung: Zugregelung für Etikettierer, Folienwickler und Schneid-/Bogenanlagen.

Textilmaschinen: Garnaufwicklung, Webstuhl-Bremsung und Fadenzugregelung.

Industrieautomation: Überlastschutz für Fördertechnik, Sicherheitsstopp für Roboterarme.

Prüfgeräte: Dynamometer, Drehmomentkalibrierung und Lastsimulation.

Folienproduktion: Zugregelung für Beschichten, Laminieren oder Längsschneiden.

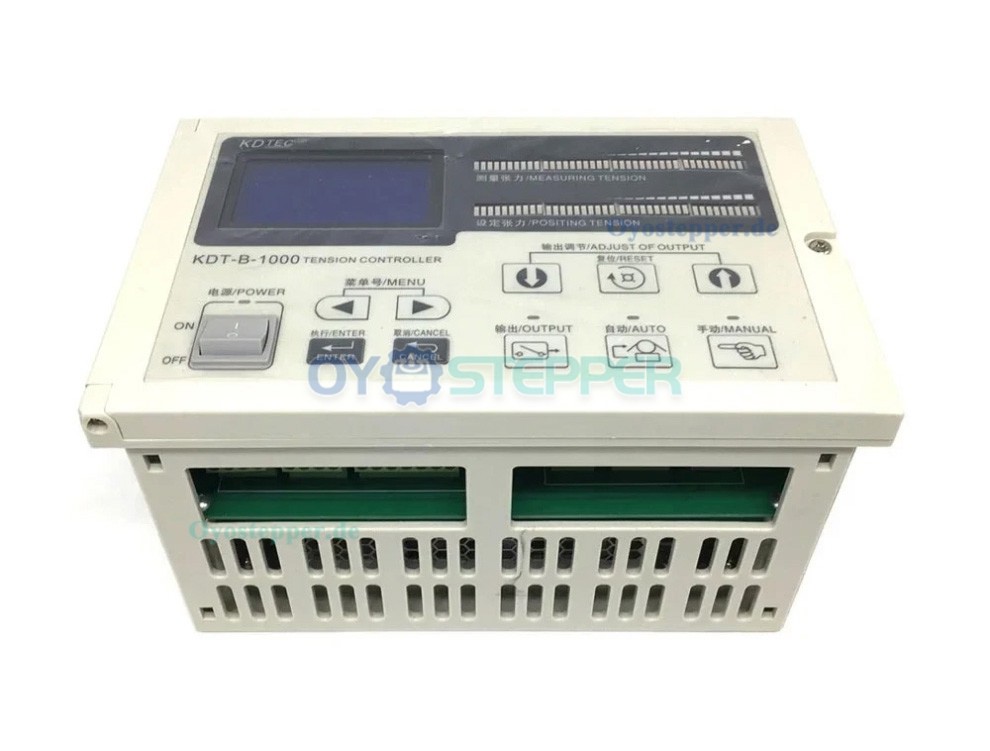

KDT-B-1000 Automatischer Zugspannungsregler:

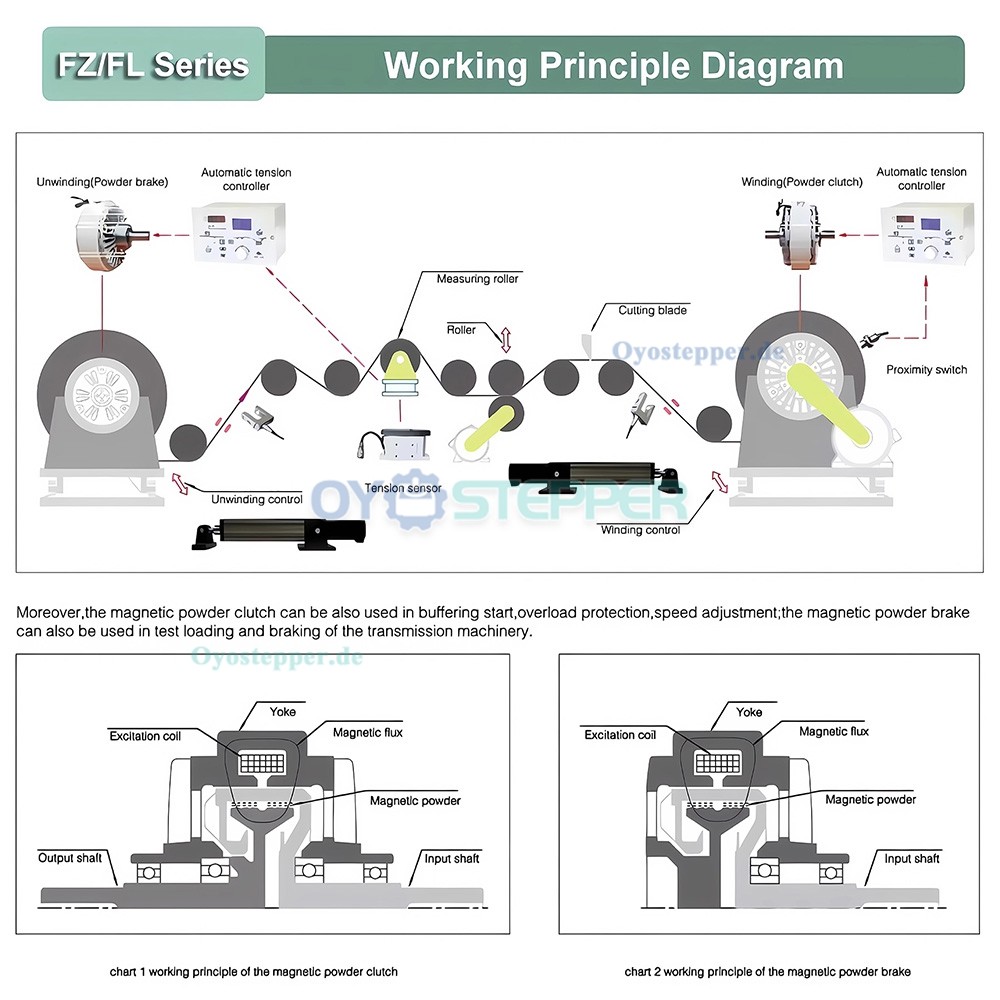

Der KDT-B-1000 Automatische Zugspannungsregler ist ein System zur Messung und Regelung der Zugspannung in industriellen Anwendungen. Er wird unter anderem in Verbindung mit Magnetpulverbremsen und Magnetpulverkupplungen in Maschinen wie Druckmaschinen eingesetzt.

Das System besteht aus einem Zugspannungsdetektor, A/D- und D/A-Wandlern sowie einem Mikrocontroller zur Aufrechterhaltung des Zugspannungsbetriebs.
Einsatzbereiche umfassen unter anderem Druck-, Schneid-, Beschichtungs- und Laminieranlagen.


Technische Daten:

Messbereich: 0–1000 N

Messgenauigkeit: < 1 N

Abtastzeit: 100 ms

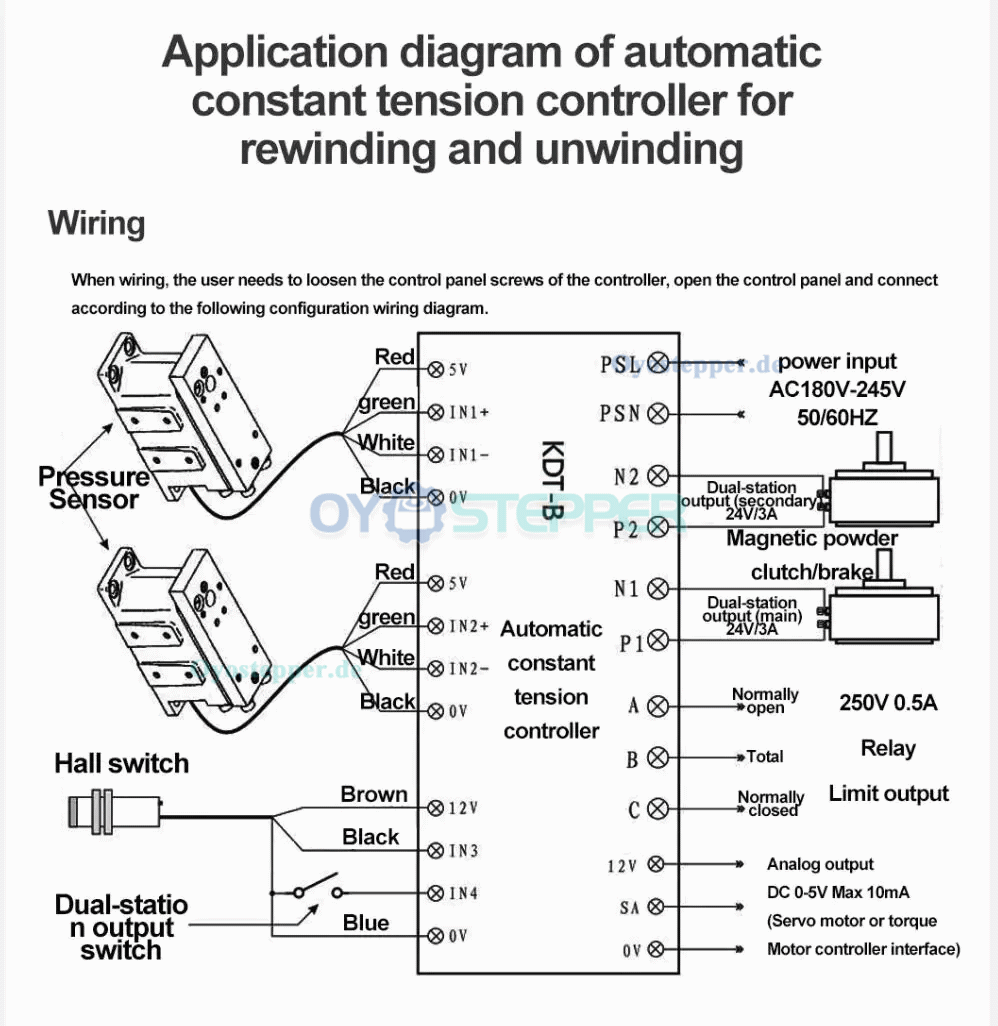

Hauptausgang: DC 0–2 A Konstantstromausgang (angepasste Lastimpedanz 8–12 Ω)

Hilfsausgang: DC 0–5 V Analogsignalausgang (max. 10 mA)

Abmessungen: 245 × 155 × 140 mm (Breite × Höhe × Tiefe)

Einbaumaße: 230 × 150 × 120 mm (Breite × Höhe × Tiefe)

Stromversorgung: AC 180–245 V, 50/60 Hz;

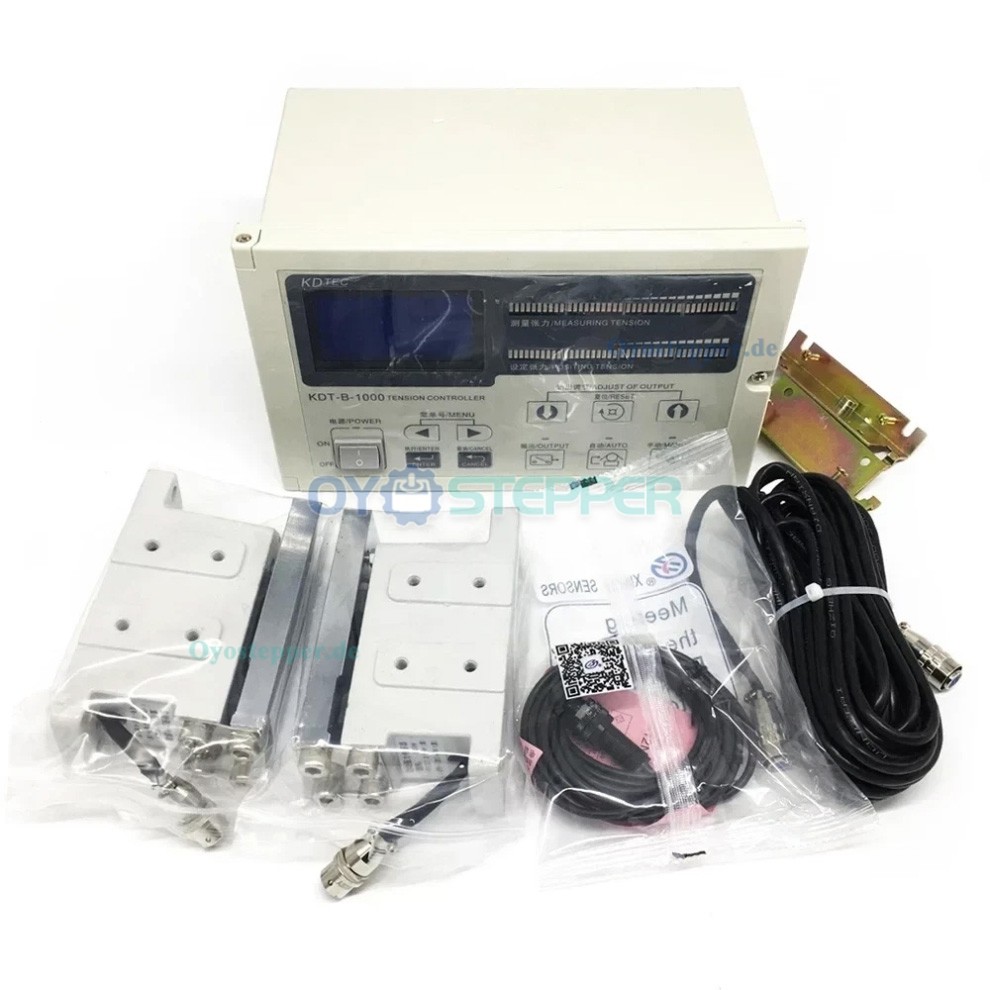

Packliste:
1x Magnetpulverbremse
1x Vollautomatischer Spannungsregler
1x Hall-Schalter
2x Drucksensoren
