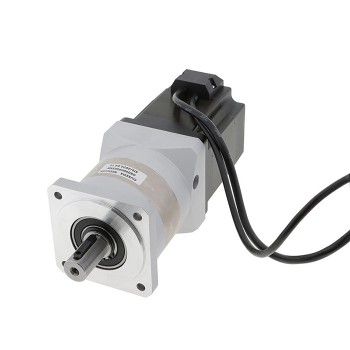

Geräuschreduzierung bei Schrittmotoren mit Getriebe

Schrittmotoren mit Getriebe gelten als robuste Lösung, wenn präzise Positionierung, hohes Haltemoment und kompakte Bauform zusammenkommen müssen. In Laborgeräten, Verpackungsmaschinen, Kamerasystemen oder kleinen Linearantrieben leisten sie täglich zuverlässige Arbeit. Ihre akustische Seite wird jedoch oft erst dann beachtet, wenn der Prototyp bereits läuft: ein hochfrequentes Singen, periodisches Klackern oder raues Brummen macht deutlich, dass Drehmoment allein noch kein guter Antrieb ist.

Die Geräuschentstehung beginnt im Schrittmotor selbst. Anders als ein kontinuierlich kommutierter Servomotor bewegt sich der Rotor in diskreten Winkelschritten. Jeder Stromimpuls erzeugt ein magnetisches Rastmoment, das den Rotor beschleunigt und wieder abbremst. Trifft diese Anregung auf die Eigenfrequenz des Motors, des Getriebes oder der angebundenen Mechanik, entsteht Resonanz. Das Getriebe verstärkt bestimmte Frequenzen zusätzlich: Zahnflankenspiel, Teilungsfehler, elastische Verformung der Wellen und ungleichmäßige Schmierung wirken wie kleine mechanische Lautsprecher.

Ein wirksamer Ansatz liegt in der elektrischen Ansteuerung. Voll- und Halbschrittbetrieb sind zwar einfach, akustisch aber selten optimal. Deutlich ruhiger arbeitet ein sauber eingestellter Mikroschrittbetrieb, bei dem die Phasenströme sinusähnlich geregelt werden. Entscheidend ist nicht die nominelle Auflösung des Treibers, sondern die Qualität der Stromregelung. Zu hohe Chopper-Frequenzen, schlecht abgestimmte Decay-Modi oder überdimensionierte Motorströme können ein leises System unnötig hart machen. In der Praxis lohnt es sich, Stromreserve nicht mit Dauerstrom zu verwechseln: Der Motor sollte so viel Strom erhalten wie nötig, nicht so viel wie möglich.

Auch die Drehzahlrampe hat großen Einfluss. Abrupte Starts regen Getriebestufen und Kupplungen impulsartig an. Eine S-Kurven-Rampe reduziert den Ruck, verteilt die Energie breiter über die Zeit und vermeidet das typische Anschlaggeräusch bei Lastwechseln. Besonders bei Planeten- und Stirnradgetrieben zeigen sich deutliche Unterschiede, wenn Beschleunigung und Verzögerung nicht linear, sondern jerk-limitiert geführt werden.

Mechanisch beginnt Geräuschreduzierung bei der Auswahl des Getriebes. Präzisionsgetriebe mit engem Zahnflankenspiel laufen nicht automatisch leiser; sie übertragen Körperschall oft sogar direkter. Kunststoffzahnräder, Schrägverzahnung oder optimierte Schmierstoffe können akustisch günstiger sein, sofern Temperatur, Lebensdauer und Lastkollektiv passen. Wichtig ist außerdem die Lagerung. Ein Motor, der starr auf eine dünne Blechwand geschraubt wird, nutzt diese Wand als Resonanzkörper. Dämpfende Zwischenlagen, steifere Montageflächen oder entkoppelte Halterungen bringen häufig mehr als ein teurerer Motor.

Nicht unterschätzt werden darf die Lastseite. Exzentrische Riemenscheiben, verspannte Linearführungen oder schlecht fluchtende Kupplungen erzeugen wechselnde Drehmomente, die der Schrittmotor hörbar ausregelt. Eine saubere Ausrichtung, geringe Reibwertschwankungen und passende Massenträgheit sind daher keine Nebensachen, sondern Teil des akustischen Designs.

Am Ende entsteht ein leiser Schrittmotorantrieb nicht durch eine einzelne Maßnahme. Er ist das Ergebnis aus passender Motorauslegung, feinfühliger Stromregelung, intelligenter Bewegungsführung, getriebegerechter Montage und sorgfältiger Mechanik. Wer Geräusch erst nachträglich bekämpft, greift meist zu Dämpfern und Kompromissen. Wer es von Anfang an mitkonstruiert, erhält einen Antrieb, der nicht nur präzise läuft, sondern auch akustisch zur Qualität der Maschine passt.
