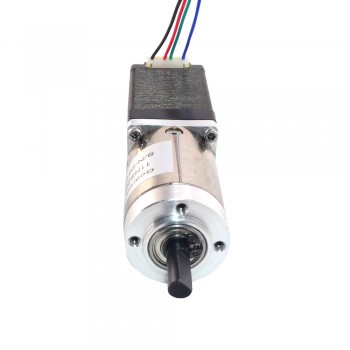

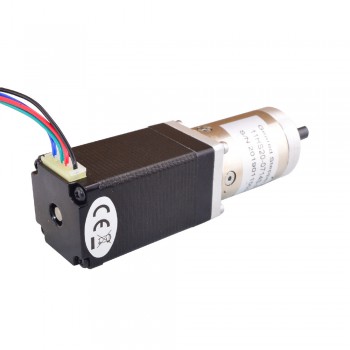

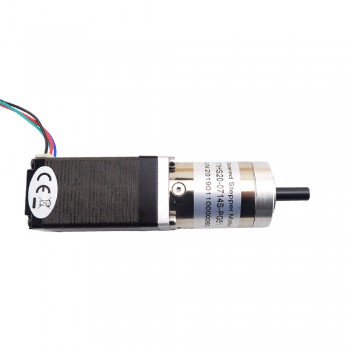

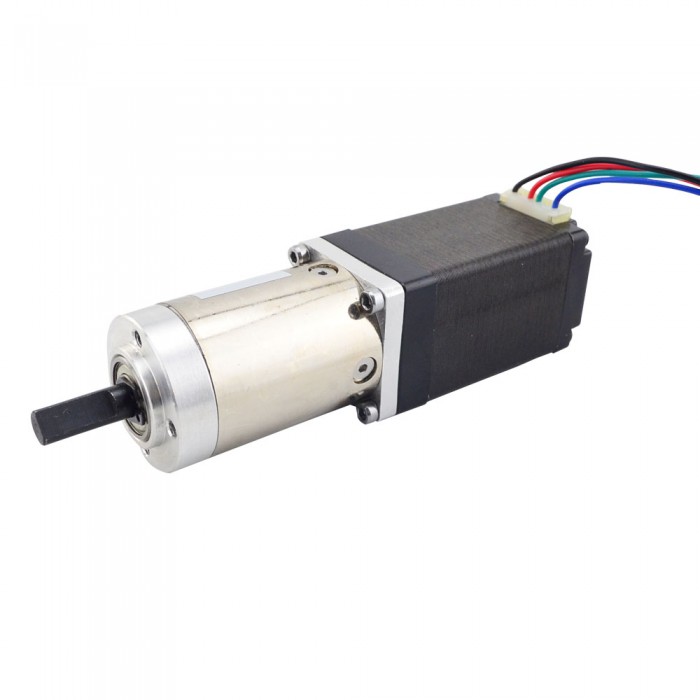

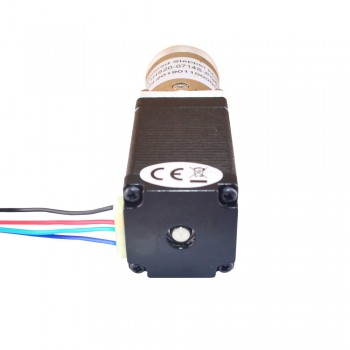

Nema 11 Getriebeschrittmotor mit 50.9:1Planetengetriebe L=51mm 1.8 Grad 14Ncm 0.71A Bipolar Getriebe Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 11 Getriebeschrittmotor mit 50.9:1Planetengetriebe L=51mm 1.8 Grad 14Ncm 0.71A Bipolar Getriebe Schrittmotor
Dieser Nema 11 Schrittmotor mit 51mm Gehäuse und 0,71A Nennstrom, integriert ein Planetengetriebe von 50.9:1 Übersetzungsverhältnis.
Elektrische Spezifikation
Hersteller #: 11HS20-0714S-PG51
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 14Ncm(19.8oz.in)
Strom: 0.71A
Phasenwiderstand: 9.0ohms
Induktivität: 8.4mH ± 20%(1KHz)
Getriebespezifikation
Getriebetyp: Planeten
Übersetzungsverhältnis: 50.9:1
Wirkungsgrad: 73%
Zahnspiel bei Nulllast:<=1Grad
Max.zulässiges Drehmoment: 4Nm(566oz.in)
Moment Zulässiges Drehmoment: 6Nm(850oz.in)
Maximale axiale Belastung der Welle: 5N
Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
Rahmengröße: 30 x 30mm
Länge des Getriebes: 42.7mm
Schaftdurchmesser: Φ6mm
Schaftlänge: 18mm
Doppel-D-Schnittlänge: 12mm
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 330g
Anzahl Leiter: 4
Leitungslänge: 500mm
Gewicht: 310g
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Getriebespezifikation | |
---|---|
Wirkungsgrad | 73% |
Übersetzungsverhältnis | 50.9:1 |
Länge des Getriebes(mm) | 42.7 |
Getriebetyp | Planeten |
Zahnspiel bei Nulllast(Max.°) | 1 |
Max. Zulässiges Drehmoment(Ncm) | 400 |
Max. Zulässiges Drehmoment(oz.in) | 566 |
Moment Zulässiges Drehmoment(Ncm) | 500 |
Moment Zulässiges Drehmoment(oz.in) | 850 |
Maximale axiale Belastung der Welle(N) | 5 |
Maximale radiale Belastung der Welle(N) | 25 |
Spezifikation | |
Bipolar/Unipolar | Bipolar |
Haltemoment ohne Getriebe(Ncm) | 14 |
Haltemoment ohne Getriebe(oz.in) | 19.8 |
Induktivität(mH) | 8.4 |
Leitungslänge(mm) | 500 |
Motorlänge(mm) | 51 |
Nema Größe | Nema 11 |
Anzahl der Leiter | 4 |
Phasenwiderstand(ohm) | 12 |
Nennstrom (A) | 0.71 |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 18 |
Abtriebswellentyp | D-Schnitt |
Einzelne Welle/Doppelwelle | Einzelne Welle |
Physikalische Spezifikation | |
Gewicht(g) | 400 |
