NEMA 23 Nicht-gefangener Acme Linearer Schrittmotor 1Nm 56mm Stapel Führen 1.27mm(0.05") Leitungslänge 200mm
NEMA 23 Nicht-gefangener Acme Linearer Schrittmotor 1Nm 56mm Stapel Führen 1.27mm(0.05") Leitungslänge 200mm

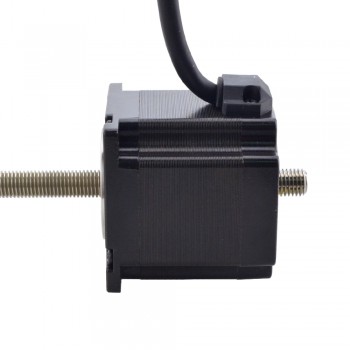

Bei diesem Modell handelt es sich um einen Nema 23 Non-Captive Screw Linearschrittmotor mit 56mm Körperlänge, 1,8 Grad Schrittwinkel und 3A Nennstrom. Es ist mit einem Durchmesser von Φ9.525mm(0.375"), einer Gewindeschraubenlänge von 250mm(9.8425") und einer POM-Schraubmutter integriert, der lineare Hub beträgt 1.27mm(0.05") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 23N22S3004FG5-250RS
Motorentyp: Nicht Gefangen
Schrittwinkel: 1.8°
Haltemoment: 1Nm(141.64oz.in)
Strom: 3A
Phasenwiderstand: 1.1ohms
Induktivität: 4.5mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Körper Länge: 56mm

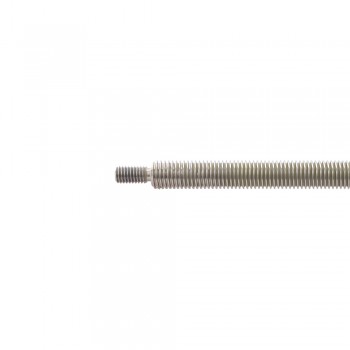

Leitspindellänge: 250mm(9.8425")
Leitspindeldurchmesser: Φ9.525mm(0.375")
Führen/Schritt: 0.00635mm(0.00025")
Führungsweg/Umdrehung: 1.27mm(0.05")
Anzahl Leiter: 4
Anzahl der Thread-Starts: 1
Leitungslänge: 500mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 4.5 |
| Phasenwiderstand(ohm) | 1.1 |
| Nennstrom (A) | 3.0 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Nicht gefangen |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 56 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 500 |
| Leitspindeldurchmesser(mm) | 9.525 |
| Leitspindellänge(mm) | 250 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 1.27 |
| Leitspindelhub/Schrittlänge(mm) | 0.00635 |
| IP-Bewertung | 40 |
