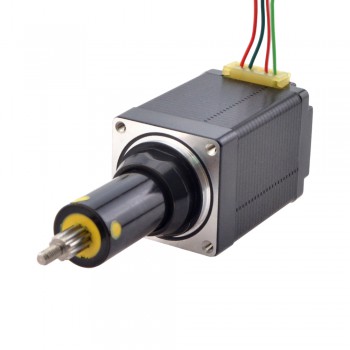

NEMA 11 Unverlierbarer Acme-Linearschrittmotor 1.0A 1.8° 0.1Nm 46mm Stapel Führen 2.54mm(0.1") Reiseentfernung 25.4mm
Bei diesem Modell handelt es sich um einen Nema 11 Captive ACME Screw Linear Schrittmotor mit 46mm Körperlänge, 1,8 Grad Schrittwinkel und 1,0A Nennstrom. Es ist mit einem Durchmesser von 4,76 mm (0,1874"), einer Strichlänge von 25,4 mm (1") integriert, der lineare Hub beträgt 2,54 mm (0,1") pro Umdrehung.
Elektrische Spezifikation
Hersteller #: 11C18S1004GD5-025RS
Motorentyp: Gefangen
Schrittwinkel: 1.8°
Haltemoment: 0.1Nm(14.164oz.in)
Strom: 1.0A
Phasenwiderstand: 3.7ohms
Induktivität: 3.7mH±20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 28 x 28mm
Körper Länge: 46mm
Strichlänge: 25.4mm(1")
Leitspindeldurchmesser: Φ4.76mm(0.1874")
Führen/Schritt: 0.0127mm(0.0005")
Führungsweg/Umdrehung: 2.54mm(0.1")
Anzahl Leiter: 4
Leitungslänge: 300mm
Verbindung
| A+ | A- | B+ | B- |
| Rot | Rot/Weiss | Grün | Grün/Weiss |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 3.7 |
| Phasenwiderstand(ohm) | 3.7 |
| Nennstrom (A) | 1.0 |
| Schrittwinkel(Grad) | 1.8 |
| Linearmotortyp | Gefangen |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 46 |
| Rahmengröße(mm) | Nema 11 (28 x 28) |
| Leitungslänge(mm) | 300 |
| Leitspindeldurchmesser(mm) | 4.76 |
| Anzahl der Leiter | 4 |
| Führungsweg/Umdrehung(mm) | 2.54 |
| Leitspindelhub/Schrittlänge(mm) | 0.0127 |
| IP-Bewertung | 40 |
